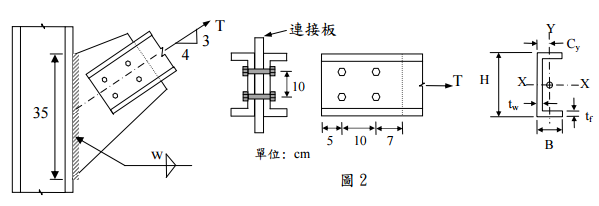

二、【極限設計法】有一雙槽鋼拉力桿以連接板和 H 柱接合如圖 2 示，槽鋼為 C200×75 （H×B×tw×tf = 200×75×6×12.5 mm），使用直徑為 2.5 cm 的 A325 高拉力螺栓，1.6 cm 厚的連接板和H 柱的有效銲長為35 cm，採用A992 鋼料（Fy = 3.5 tf/cm2 ，Fu = 4.6 tf/cm2 ） 及 E70 銲條（FE70 = 4.9 tf/cm2 ），Es = 2040 tf/cm2 。

⑴求此拉力桿的設計強度。（20 分）
