試卷：103年 - 103 專技高考_電子工程技師：電磁學與電磁波#25318
科目：電磁學與電磁波
年份：103年
排序：0

題組內容

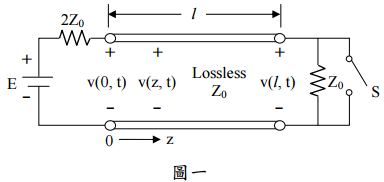

四、圖一表示一傳輸線系統，Z₀ 為無損耗傳輸線特性阻抗（characteristic impedance）及負載，傳輸線長度為 l，E 為信號源電壓，z 為座標。當開關 S 為開路時，傳輸線處於穩態。S 於 t = 0 時關上成為短路，t 為時間。設 T 為信號經過整條傳輸線所需時間。請繪圖（包括電壓大小與重要時間點）表示：

申論題內容

⑴電壓 v（z = 0, 0≦t ≦2.5 T ）。（10 分）
