試卷：100年 - 100年高等三級暨普通考高考三級_結構工程#27231
科目：鋼結構設計
年份：100年
排序：0

題組內容

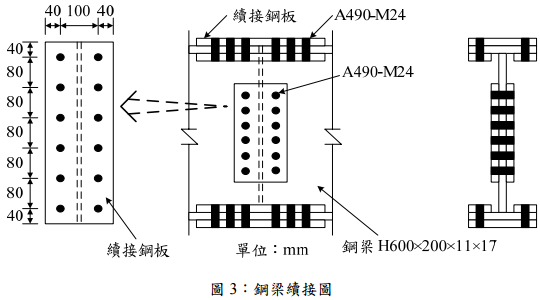

四、下圖 3 所示為H600×200×11×17 鋼梁在上下翼板的頂面及底面，以及腹板之兩側以續接鋼板及A490-M24 摩阻型螺栓接合之續接圖，此螺栓之最小預拉力T_m=29.1 tf，此鋼梁及續接鋼板之F_y=3.5 tf/cm²，F_u=4.55 tf/cm² ，且鋼梁在此續接位置承受之剪力 V_u=50 tf，Mu=90 tf-m。

申論題內容

⑵請計算此鋼梁腹板之續接鋼板所需要的厚度尺寸。（15 分）
