103年 - 103 地方政府特種考試_四等_電力工程、電子工程、電信工程：電子學概要#42925
> 申論題
題組內容

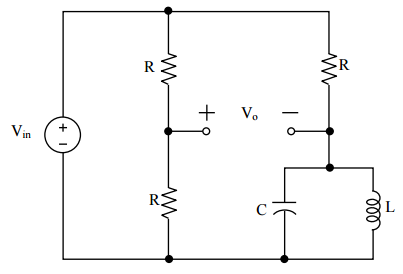

四、如下圖所示為一濾波器電路。
(二)請問這是那一種濾波器？（5 分）
相關申論題
(一)求 Q1 的集極偏壓電流。（10 分）
#136675
(二)在不考慮電晶體輸出電阻 ro 的條件下，求電路之輸入電阻 Rin 以及小信號增益 vo/vin。假設 C1=C2=∞。（10 分）
#136676
(一)若電流源最小必須有+2 V 的跨壓才能正常操作，求共模輸入的最高與最低電壓。 （10 分）
#136677
(二)求小信號增益 vo/(v1-v2)。（10 分）
#136678
(一)求轉換函數 Vo(s)/Vin(s)。（15 分）
#136679
五、畫出一個具有兩個輸入 A, B 的 CMOS NAND 閘的電路圖。問 CMOS 邏輯閘為何靜 態功率消耗極低？何謂邏輯閘的動態功率消耗？動態功率消耗與操作頻率的關係為 何？（20 分）
#136681
(二) = 5 V ， = 0 V 時， =?
#561019
(一) = 0 V 時， ？
#561018
四、圖四為一個串並（Series-Shunt）回授放大器電路，電路中 npn BJT 電晶體 Q1 與 Q2 的參數如下 ：β1=β2 = 100 ， = 10 mA/V ， = 10 kΩ ， = ∞ 。 電路中 ， = 20 kΩ ， = 20 kΩ ， R1 = 2 kΩ ， R2= 18 kΩ 。請計算：電壓增益 、輸入電阻 與輸出電阻 。
#561017
(二)零點（Zero）頻率。
