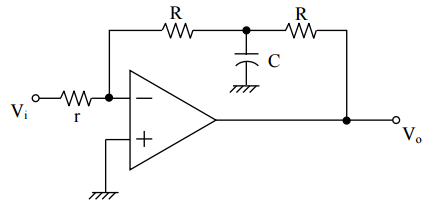

【已刪除】一、如下圖所示為一由理想 OP 放大器所構成之電路。求 A(s) =V
o
(s)/V
i
(s)。（20 分）
(一)求 Q
1
的集極偏壓電流。（10 分）
(二)在不考慮電晶體輸出電阻 ro 的條件下，求電路之輸入電阻 Rin 以及小信號增益 v
o
/v
in
。假設 C
1
=C
2
=∞。（10 分）
(一)若電流源最小必須有+2 V 的跨壓才能正常操作，求共模輸入的最高與最低電壓。 （10 分）
(二)求小信號增益 v
o
/(v
1
-v
2
)。（10 分）
(一)求轉換函數 V
o
(s)/V
in
(s)。（15 分）
(二)請問這是那一種濾波器？（5 分）
五、畫出一個具有兩個輸入 A, B 的 CMOS NAND 閘的電路圖。問 CMOS 邏輯閘為何靜 態功率消耗極低？何謂邏輯閘的動態功率消耗？動態功率消耗與操作頻率的關係為 何？（20 分）
