申論題

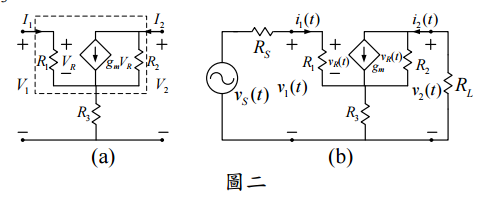

二、圖二(a)為一雙埠電路，埠一及埠二之電壓(V1 、V2 )、電流( I1 、 I 2 )均為相量（phasor）， 虛線方框內為主動元件之線性等效電路。

⑵圖二(b)為使用此雙埠電路構成之放大電路，其中 v_s (t ) = 10 cos(2π ft + 30°) V 、 f = 1MHz 、 R_s = 10Ω 、 R₁ = 10Ω 、 R₂ = 100Ω 、 R₃ = 10Ω 、 RL = 1000Ω 、 g _m = 10 A/V ，使用所推導之雙埠 Z-參數，計算此放大電路之電壓增益值 (| V₂ / V₁ |) ， 並以 dB 表示。（10 分）
