試卷：97年 - 97 高等考試_二級_電子工程：高等電子電路學（包括類比與數位）#49118
科目：高等電子電路學
年份：97年
排序：0

題組內容

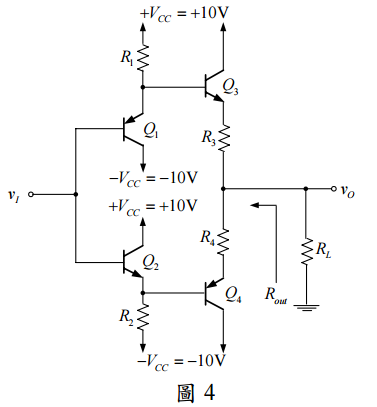

四、考慮圖 4 的隨耦器電路，其中Q₁和Q₂互相匹配， β₁ = β₂ = 150 ，且在集極電流為 10 mA 時， V_EB1 = V_BE2 =0.7 V 。 Q₃ 和 Q₄ 互相匹配但接面面積為 Q₁ 和 Q₂ 的三倍， β ₃ = β ₄ = 50 ，且在集極電流為 30 mA時，V_BE3 = V_EB4 =0.7 V。

申論題內容

⑵在輸入電壓約為 0 V 時，計算此電路由一內阻為零的信號源推動時的輸出電阻。（6 分）
