試卷：105年 - 105 地方政府特種考試_四等_建築工程：建築圖學概要#58790
科目：圖學
年份：105年
排序：0

題組內容

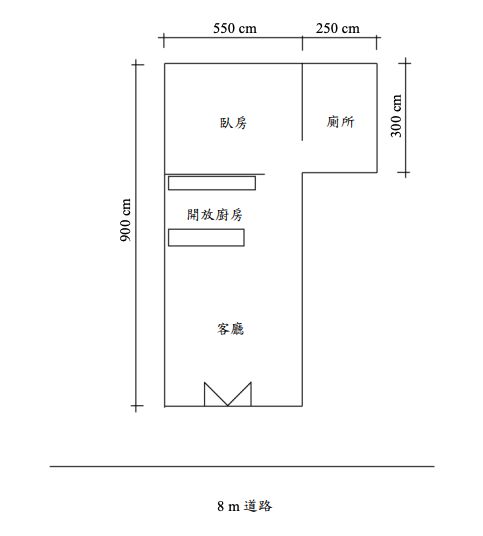

三、一位業主隨手畫了一張草圖（如下圖），因為預算有限，希望以最經濟的方式委託設計一棟混凝土加磚造（RC 結構+磚牆）的一層樓小住宅，基地南側有 8 m 道路，建築向北約退縮 1.5 m，圖中已標示出基本尺寸，以及各個功能空間相對的位置，樓高淨高 2.8 m，採有女兒牆之平屋頂形式，各個房間含廁所至少都有一個對外開窗。請依此草圖與敘述，繪製此建築之：

申論題內容

⑵ 1/30 廁所施工剖面圖，含天花板、衛浴設備、照明、主要材質、標註空間尺寸… 等，但不必含系統管線，亦須畫出屋頂及地下結構部分。（20 分）
