100年 - 100 地方政府特種考試_四等_土木工程：靜力學概要與材料力學概要#27238

科目：靜力學概要與材料力學概要 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：靜力學概要與材料力學概要

選擇題 (0)

申論題 (7)

⑴ z 軸到下緣之距離 c＝？（10 分）
⑵求此截面對z軸之慣性矩Iz。（10 分）
⑶求此截面對z'之慣性矩Iz' 。（5 分）
⑴求 A 點及 E 點的反力。（15 分）
⑵求 AF 桿，FC 桿，CG 桿，及 GE 桿之拉力。（10 分）
【已刪除】三、剛性梁ABC是由BD桿及CF桿所支撐，如圖三所示，BD桿之長LBD＝1 m，截面積 ABD＝1020 mm 2 ；CF桿之長LCF＝1.5 m，截面積ACF＝520 mm 2 。BD桿及CF桿之楊氏 模數E＝80 GPa。若Q＝60 kN，求A點的垂直位移δA。（25 分）

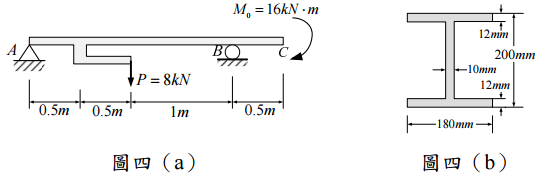

【已刪除】四、圖四（a）所示之 I 型截面梁受到力矩 0 =16 ⋅ mkNM ，外力P = 8kN 作用，梁之截面 如圖四（b）所示。請繪製梁之剪力圖及彎矩圖，並標示正負號及大小。並標示剪 力，或彎矩為零的位置。（25 分）
