100年 - 100 專技高考_冷凍空調工程技師：冷凍空調自動控制#40392

科目：技師◆冷凍空調自動控制 | 年份：100年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：技師◆冷凍空調自動控制

選擇題 (0)

申論題 (7)

一、⑴說明何時可進行冷卻水塔自然冷卻控制。（5 分）⑵繪圖分別說明如何進行冷卻 水塔的冷媒蒸氣遷移式（Refrigerant Vapor Migration）自然冷卻法、熱交換器式自 然冷卻法、冰水及冷卻水連結方式自然冷卻法。（15 分）
⑴試求系統之 熱平衡方程式。（7 分）
⑵假設系統初始溫度與環境溫度相同，且 ΔT (s ) 與 Qi (s ) 分 別為 ΔT (t ) 與 qi (t )的拉普拉斯轉換函數，試求轉移函數 ΔT (s ) /Qi (s ) 。（8 分）
三、試繪圖說明單空調區系統、雙風管系統與多空調區系統的送風模式及其優缺點。 （25 分）
⑴說明三通閥系統、二通閥系統與一次側／二次側系統中，冷卻盤管與冰水主機如 何進行負載控制。（15 分）
⑵試比較上述⑴各系統循環泵的耗電量。（5 分） 1

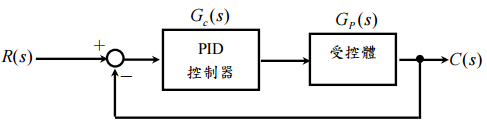

【已刪除】五、下圖所示，其中受控體的轉移函數為 ，欲使系統滿足下述之條件：
 A.步級（unit step）訊號輸入時之穩態誤差為零
 B.單位斜坡（unit ramp）訊號輸入時之穩態誤差為 0.05
 C.系統阻尼比（damping ratio）為 0.5
 D.安定時間（settling time）為 2 秒（容忍度為 2%）
 試求 PID 控制器的轉移函數 ， K P , K I , K D 其值各為多少？  （20 分）
