113年 - 113 專技高考_冷凍空調工程技師：冷凍空調自動控制#123924

(一)列舉本水側節能設計需要何種感測器？並需說明分別裝設於何位置。

(二)說明如何操作各閥件 V₁～V₃ 以能使本系統從正常冰水空調模式，切換為水側節能模式。請依照圖上虛線說明元件控制方式。

(三)計算該水側節能設計在何種外氣條件下方能開始發揮節能效益。

(四)若該場域可能經歷低溫外氣狀況，請說明本技術如何控制冷卻水溫度（需列舉計算式）、水閥件等控制措施，以免造成盤管凍結之問題。

(一)以「空間溫度」為 X 軸、冷空氣與暖空氣流率分別為 Y 軸（如下示意圖），畫出暖空氣流率、冷空氣流率和混風流率之控制特性線。

(二)若混風箱最低送風流率為 0.3 kg/s，則當暖空氣流率或冷空氣流率降至為零時，當下區域空間溫度分別為何？（15 分）

(一)若欲完全消除 Td 對輸出 Tc 之影響，則 Km 值應為何？

(二) Km 值的變化對 Tc/Td 的靈敏度為何？而當此靈敏度達最低時，Km 值應為何？

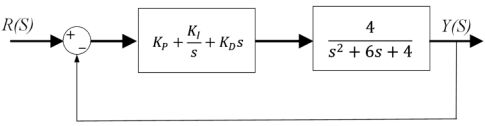

四、考慮如下圖所示之控制系統，請設計 PID 控制器之的增益值，使系統特徵方程式的根滿足下列條件：⑴有一實根為-10、⑵阻尼比為 ξ=0.8，自然頻率為=2。
