108年 - 108 專技高考_冷凍空調工程技師：冷凍空調自動控制#80858

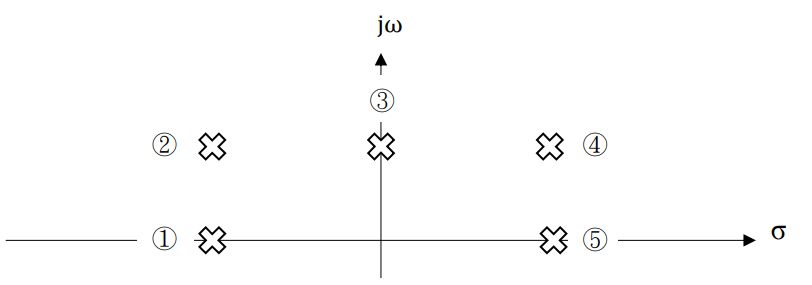

一、以複變數 S = σ + jω 展開二維平面，如下圖所示，若控制後出現的五種不同時域函數（Time Domain Function），其極點（Pole）分別出現在此二維平面上標示①②③④⑤的五個不同位置，試對應其位置，分別繪出不同的控制時域響應曲線，並判斷其控制屬於穩定（Stable）、不穩定（Unstable）或是介穩定（Metastable）。（每個位置點 5 分，共 25 分）

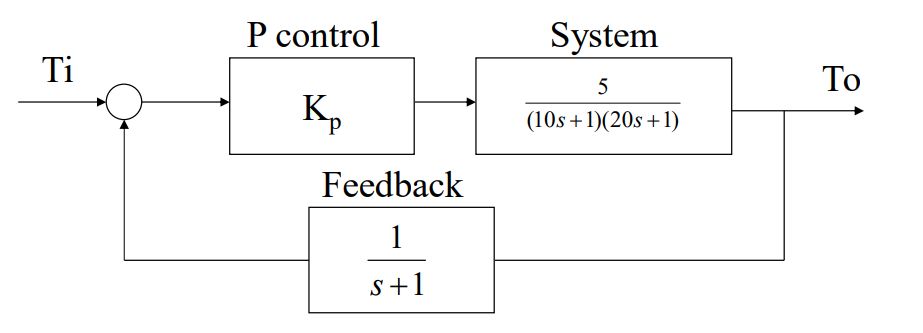

二、一個比例控制系統用於溫度控制，若輸入溫度 Ti 為一步階函數設定到 24℃，當要求最終輸出溫度 To 與 Ti 之間的誤差能小於 5%，須設定之 Kp 值為何？（25 分）

三、(一)智慧聯網（Artificial Intelligence + Internet of Things, AIoT）應用於樓宇自動化管理系統（Building Automation System, BAS），可以無線通訊來提升感測器配置的彈性，請列舉三種主流的通訊協定。（15 分）

(二) AI 應用於底層感測器回授以強化控制性能，主流的技術稱為邊緣運算（Edge Computing），請說明邊緣運算技術如何提升樓宇室內環境控制性能。（10 分）

(一)在此架構下，四信號配線標示①②③④者，分別應配接到 DDC 何種輸入輸出介面（Input/ Output, I/O）？（10 分）

(二)連接 RT 與 ST 的信號，個別應搭配 DDC 何種控制模組，對應風扇盤管進行控制？（10 分）

(三)若 RT 與 ST 信號線因安裝現場因素，需要配置較長的外接延長線時，須注意何事以使控制得以穩定？（5 分）
