103年 - 103 專技高考_冷凍空調工程技師：冷凍空調自動控制#36285

科目：技師◆冷凍空調自動控制 | 年份：103年 | 選擇題數：0 | 申論題數：6

試卷資訊

所屬科目：技師◆冷凍空調自動控制

選擇題 (0)

申論題 (6)

⑴以圖說明訊號處理架構，包括接收到的訊號為類比或數位，類比與數位訊號之處理，以及處理後最終輸出的訊號為類比或數位。（15 分）

⑵說明直接數位控制之優缺點。（10 分）

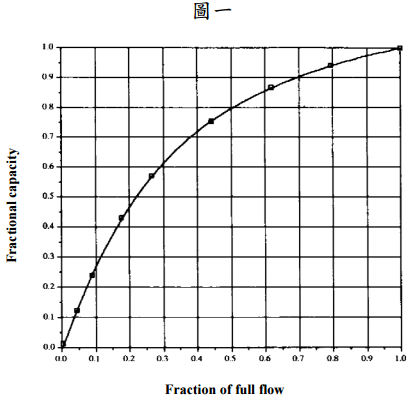

【已刪除】二、圖一顯示一個空氣加熱盤管在不同流量百分比（fraction of full flow）下的容量百分比（fractional capacity），兩者關係為非線性，流量達到 20%時加熱容量就已達到約 50%，不利於精確的控制，提出解決上述問題的方法，詳述以何種裝置及如何達到較趨近線性控制的方法，以示意圖說明其控制結果。（25 分）

三、變風量控制（VAV）常採用送風及回風兩個風機，當送風機隨著空調需求的變化而改變轉速，回風機如不改變轉速將造成室內氣壓變化，尤其是氣密性較高的建築氣壓變化的效應更明顯，如何因應送風量的變化改變回風機轉速，提出三種控制回風機轉速之方法。（25 分）

⑴說明臨界阻尼，以及當增益增加及減少的控制結果。（15 分）

⑵如採臨界阻尼，請說明其比例增益及積分增益為何？（需考量系統時間常數、系統增益及系統延時。）（10 分）
