107年 - 107 專技高考_冷凍空調工程技師:電工學(包括電機機械)#73005
科目:
電工學(電工原理) |
年份:
107年 |
選擇題數:
0 |
申論題數:
7
試卷資訊
所屬科目:
電工學(電工原理)
選擇題 (0)
申論題 (7)

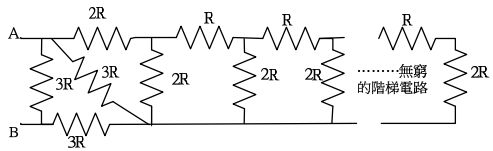

一、如圖一所示,若 R=100 Ω 求出 AB 兩點間的電阻為何?(20 分)
⑴外加交流電壓電源 Vs(t)=10 2 sint(V),求輸出的穩態電壓 V0(t)為何? (10 分)
⑵外加方波輸入電壓 Vs(t)=10(V), 0 t ≦ <10,其他時間輸入電壓為 0(V), 求輸出的電壓 V0(t)為何?(10 分)
三、某單相變壓器之額定電壓為 200 kVA,2400 V/240 V,60 Hz。在額定電 壓時,鐵損為 10 kW;在額定電流時,滿載銅損為 16 kW。負載的功率 因數為 0.85 且落後,試求若變壓器滿載工作半天,半天半載,求全日效 率。(10 分)
四、某 一 個 交 流 電 路 其 電 壓 為 v(t) =100√ 2sin(120π t) (V) ,電流為 i(t) =10 √2cos(120π t + θ)(A),若消耗實功率=500(W),虛功率(超前) =-500 √3 (Var)。試問:θ =?總阻抗大小?PF(功率因數)?若電路為串 聯 RC 電路求 R=?(Ω),C=?(F)(10 分)
五、何謂直流發電機之電樞反應?(5 分)對主磁通及磁極會產生那些影響? (5 分)改善電樞反應的方法有那些請詳述?(10 分)
六、某部八極直流發電機,其電樞匝數為 600 匝,其電樞繞組採前進單分疊繞 (Simplex forward lap winding)電樞電阻為 0.3 Ω,每極磁通為 0.02 韋伯 (Wb),端電壓為 220 V,電樞電流為 60 A,求其轉速(使用 RPM 來表 示)及電機轉矩(反轉矩)。(20 分)
