108年 - 高考二級 農業機電整合與控制工程研究#79517

科目：農業機電整合與控制工程研究 | 年份：108年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：農業機電整合與控制工程研究

選擇題 (0)

申論題 (7)

一、採用油壓驅動之機電系統，其油壓動力源由那些構件組成，且各個構件 之功能為何？（15 分）

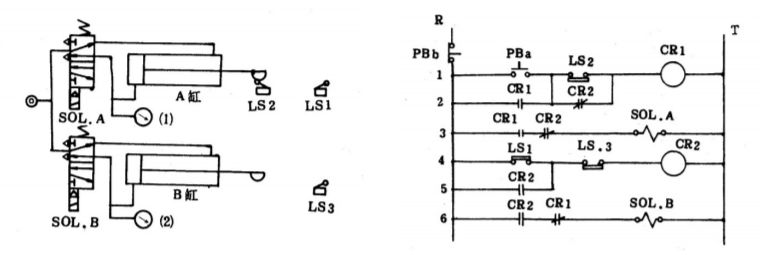

二、氣壓迴路圖及電氣迴路圖如下所示，請詳細說明兩氣壓缸之作動情形。 （15 分）5d9199730116e.jpg
三、直流馬達、步進馬達、伺服馬達及油壓馬達四者共通點為何？上述四種 馬達依據其構造、作動原理及用途，有何差異性？（20 分）
四、請繪圖說明電位計（Potentiometer）、應變計（Strain guage）、壓電轉換 器（Piezoelectric transducer）及線性變化差動變壓器（Linear Variable Differential Transformer），這四種機電轉換器之工作原理。（20 分）
⑴請繪出其信號流程圖（Signal flow graph）。（5 分）
⑵請找出其轉移函數 T(s)= C(s)/R(s)。（10 分）

六、已知一農用控制系統的轉移函數為5d9199a24605c.jpg ，請找出該系統的 頻寬（Bandwidth）。（15 分）
