109年 - 109 自學進修專科學校學力鑑定_機械工程、造船工程、工業工程、紡織工程、製鞋技術、機電工程_專業科目(二)：機械元件設計#92566

科目：專科學力鑑定◆專(二)：機械元件設計 | 年份：109年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：專科學力鑑定◆專(二)：機械元件設計

選擇題 (50)

1. 某傳動軸承受扭矩T時，其扭轉剪應力為100MPa，如軸的材料強度增加25%且扭矩不變，則其扭轉剪應力為多少MPa？ (A) 60 (B) 80 (C) 100 (D) 125

2. 軸在負荷下是否損壞，下列何種理論為損壞判斷的標準？ (A) 庫倫－莫爾理論 (B) 最大主應力理論 (C) 修正的莫爾理論 (D) 最大畸變能理論

3. 實心圓軸的直徑為d，運轉時承受彎矩M與扭矩T，則軸上最大剪應力為何？ (A)(B) (C) (D)

4. 雙螺紋的螺旋上，螺帽每旋轉一圈前進的距離為節距的多少倍？ (A) 1 (B) 2 (C) 3 (D) 4

5. 不計軸環摩擦，傳動螺旋的導程角為下列何種角度時，其機械效率最高？ (A) 0° (B) 20° (C) 40° (D) 90°

6. 在螺帽下放置墊圈的設計，下列何者為其主要的功能？ (A) 防止螺帽鬆脫 (B) 增加螺帽強度 (C) 增加螺栓剛性 (D) 增加螺栓強度

7. 螺紋扣件的連結方式不必攻牙，容易裝卸，是使用最廣泛的連結方式，下列何種螺紋扣件為其連結方式？ (A) 螺釘扣件 (B) 螺栓扣件 (C) 螺樁扣件 (D) 緊定螺樁扣件

8. 下列何者不是銲接組件的優點？ (A) 組件的重量較輕 (B) 組件具足夠的強度(C) 組件的加工量較少(D) 適合組件需裝拆

9. 銲接接頭由數道銲接組成，銲道上任意點的扭轉應力)τ和該點與銲接群形心間的距離 r 的關係為何？ (A) )τ與r成正比 (B)τ與 r ²成正比 (C) )τ與r成反比 (D))τ與r ²成反比

10. 膠接結構在黏接層的受力處盡可能承受下列何種負荷？ (A) 彎矩 (B) 拉力 (C) 剪力 (D) 扭力

11. 某螺旋壓縮彈簧，承受負荷P時有20mm的撓度，如彈簧的負荷減少10 %，則彈簧的撓度為多少mm？ (A) 16 (B) 18 (C) 20 (D) 22

12. 材料的抗拉強度及耐蝕性佳，彈簧可在低溫下使用，此為下列何種材料？ (A) 不銹鋼 (B) 高碳鋼 (C) 磷青銅 (D) 黃銅

13. 軸承的負荷P與其額定壽命N的關係，下列何者正確？ (A) N與P成正比 (B) N與P ³成正比 (C) N與P成反比 (D) N與P ³成反比

14. 內環轉動的徑向軸承，徑向因數為0.56，軸向因數為1.50，承受徑向1000N及軸向800N 的組合負荷，則其等值徑向負荷為多少N？ (A) 1560 (B) 1760 (C) 1960 (D) 2160

15. 若軸的負荷很輕，且軸的運轉與油的黏度甚高，軸頸位於滑動軸承中央，則軸上切線摩擦力F與輪軸切線速度U的關係為何？ (A) F與U成正比 (B) F與U成反比 (C) F與U 2成反比 (D) F與U 2成正比

16. 填角銲接中，應力之計算以喉部面積為基準，喉部尺寸為銲腳尺寸的多少倍？ (A) (B)(C)(D)

17. 某鋼質螺旋壓縮彈簧，承受250N負荷時有25mm的撓度，則彈簧的剛度為多少N/mm？ (A) 4 (B) 6 (C) 8 (D) 10

18. 下列有關滾柱軸承的敘述，何者不正確？ (A) 能承受很大的徑向力 (B) 適用於重載 (C) 摩擦阻力較滾珠軸承小 (D) 不能承受軸向力

19. 下列何種齒輪傳動的類型屬於兩軸平行的齒輪傳動？ (A) 直齒傘齒輪傳動 (B) 螺旋齒輪傳動 (C) 人字齒輪傳動 (D) 蝸桿傳動

20. 下項何種措施不能提高齒輪抵抗折斷損壞的能力？ (A) 加大齒根圓角半徑 (B) 加大齒根厚度 (C) 增加齒輪材料強度 (D) 增大潤滑油的黏度

21. 路易斯公式用於計算齒輪的彎曲應力σ，下列何者為彎曲應力與齒輪寬度b 的關係？ (A) σ與b 成正比 (B) σ與b 成反比 (C) σ與 b²成正比 (D) σ與 b² 成反比

22. 三角皮帶不同型號之截面積以英文字母表示，下列何字母代表的截面積最大？ (A) A (B) B (C) C (D) D

23. 某外徑250 mm，內徑100 mm的單摩擦面平板離合器，若均勻磨耗理論成立且最大壓力為0.75MPa，則外徑處的壓力為多少MPa？ (A) 0.9 (B) 0.6 (C) 0.3 (D) 0.15

24. 某圓盤煞車有兩片角度成45°夾角的襯墊，外半徑為125mm，內半徑為50mm，摩擦係數0.4，若均勻壓力理論成立且襯料壓力0.7MPa，則煞車塊所需施加的力為多少N？ (A) 7215 (B) 14420 (C) 28860 (D) 38860

25. 滾子鍊條使用於單段驅動，其轉速比一般不宜超過下列何比值？ (A) 7比1 (B) 15比1 (C) 20比1 (D) 30比1

26. 有關CNS鍋爐用鋼板SB 480，其中數字480代表意義為何？ (A) 最低抗拉強度480 kPa (B) 最低抗拉強度480MPa (C) 最低降伏強度480 kPa (D) 最低降伏強度480MPa

27. 有關機械元件，下列何者不能傳達運動？ (A) 軸承 (B) 離合器 (C) 連桿 (D) 齒輪

28. 若直徑20mm、長度100mm的圓桿，受一軸向拉力作用而伸長0.1mm、直徑收縮0.004mm，則此材料之蒲松氏比為何？ (A) 0.1 (B) 0.2 (C) 0.3 (D) 0.4

29. 設計一橫斷面積100mm²的金屬圓桿，兩端承受拉力作用，已知圓桿可承受最大拉應力 60MPa、最大剪應力20MPa，則容許兩端最大拉力為多少kN？ (A) 4 (B) 5 (C) 6 (D) 7

30. 升降機使用單一鋼索連結，總重為1000kg，以5m/s ²之加速度上升，已知鋼索之降伏強度為500MPa，安全係數取5，則鋼索的斷面積最小為何(mm² )？ (A) 128 (B) 148 (C) 168 (D) 188

31. 有一直徑 0.1 m、長度 0.5 m 的實心鋼棒，其蒲松氏比為 0.3，彈性係數為 24 GPa，求其體積彈性係數(GPa )為何？ (A) 18 (B) 19 (C) 20 (D) 21

32. 有一實心圓軸，用以設計傳遞動力，則傳遞功率與軸徑的關係為何？ (A) 傳遞功率與軸徑平方成正比 (B) 傳遞功率與軸徑平方成反比 (C) 傳遞功率與軸徑立方成正比 (D) 傳遞功率與軸徑立方成反比

33. 如圖(一)所示的雙軸向應力情形，位於最大剪應力面上之正交應力為多少MPa？
(A) 0 (B) 5 (C) 10 (D) 20

34. 一金屬棒材長 400 mm，其橫截面為正方形 ( 20 mm ✖ 20 mm ) ，受軸向拉力 80 kN 後，軸向伸長量為1mm，根據上述材料試驗結果，求此棒材的彈性係數為多少GPa？ (A) 70 (B) 80 (C) 90 (D) 100

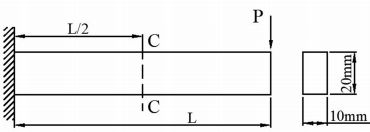

35. 如圖(二)所示的懸臂樑，長L＝3m，其矩形剖面為10mm ✖20mm，若P＝8kN的負荷作用在自由端上緣表面中間位置，則P負荷在CC截面上產生的最大剪應力為多少MPa？
(A) 50 (B) 60 (C) 100 (D) 120

36. 一軟鋼材料之實心圓柱，承受15.7kN的拉力負載，若材料降伏強度為250MPa，安全係數為2.5，則圓柱的最小直徑需為多少mm？ (A) 10.1 (B) 12.1 (C) 14.1 (D) 16.1

37. 已知某型泵之失效機率p為0.1，若有10台同型泵檢測，試求失效台數的變異數為何？ (A) 0.1 (B) 0.81 (C) 0.9 (D) 1

38. 一實心圓軸直徑為 D，長度為 L，承受扭矩 T 的作用，在圓軸表面產生最大剪應力τ，假設軸材料的彈性係數為E，蒲松氏比0.25，則此圓軸產生之扭轉角 Φ ？ (A)(B) (C) (D)

39. 一物體受雙軸向負荷，若σ_x ＝200MPa，σ_y ＝160MPa，彈性係數E＝200GPa，蒲松氏比 μ ＝0.25，則該物體在Z軸方向的應變為多少？ (A) – 0.00045 (B) 0.0009 (C) – 0.00081 (D) 0.0012

40. 有一鋁棒長度1 m，受張力作用伸長2 mm，若鋁棒的降伏應力為400 MPa，彈性係數為 100GPa，求其安全係數為何？ (A) 1 (B) 2 (C) 3 (D) 4

41. 若孔的標稱尺度為38mm，上限界尺度為38.007mm，公差為0.025mm，則下限界尺度為多少mm？ (A) 37.975 (B) 37.982 (C) 38.000 (D) 38.032

42. 圓桿受循環變動的拉力作用，最大拉力 F_max ＝60 kN，最小拉力 F_min ＝ 30 kN，拉桿直徑 d＝10mm，試求應力幅度a 為多少MPa？ (A) 191 (B) 291 (C) 391 (D) 491

43. 受拉伸的平板有一橫向穿透裂痕，裂痕長度2a＝2mm，若材料之破壞韌性，試求以無限大板的公式計算裂痕迅速擴展時的應力σ_c為多少MPa？ (A) 1427 (B) 1527 (C) 1627 (D) 1727

44. 某桿件斷面積A、長度L、彈性係數E承受軸向負載，其彈簧率(spring rate )為何？ (A) AE (B) (C) (D)

45. 某一批鑄件測試降伏應力值，其平均值為300MPa，標準差為10MPa，若為標準常態分配分布，則第50百分位值的降伏應力值(MPa )？ (A) 310 (B) 300 (C) 290 (D) 150

46. 長度為 L 的懸臂樑，其自由端承受一力負荷 P，若材料彈性係數為 E，慣性矩為 I，其樑的應變能為何？ (A) (B) (C) (D)

47. 一般施加不同載重的結構計算，常利用重疊原理求得相關物理量，以下何者較不適用？ (A) 應力 (B) 應變 (C) 撓度 (D) 彎矩

48. 下列何者的壓力值最大？ (A) 1 kgf/ cm² (B) 1N/m² (C) 1 lb /in² (D) 1標準大氣壓

49. 某一鋼製圓柱形壓力容器，內徑600mm，鋼板厚度30mm，操作壓力3MPa，依據畸變能理論設計，則壓力容器承受應力值為多少MPa？ (A) 20 (B) 26 (C) 30 (D) 36

50. 有關材料製造與破壞理論的敘述，下列何者不正確？ (A) 最大拉應力理論適用於一般銲件 (B) 畸變能理論適用於一般鑄件 (C) 最大剪應力理論適用於延性材料 (D) 庫倫－莫爾理論適用於脆性材料

申論題 (0)
