109年 - 109 鐵路特種考試_高員三級_電力工程、電子工程：電子學#87170

科目：電子學 | 年份：109年 | 選擇題數：0 | 申論題數：10

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (10)

⑴若調整中間接點使 r = 0，求增益 vo/vI。（7 分）
⑵若經由設計使此電路增益 vo/vI可達-100 的極限值，求 Rʹ/R 之值。（7 分）
⑶接⑵小題，若再調整中間接點使 r = 0.5，此時增益 vo/vI為多少？（6 分）

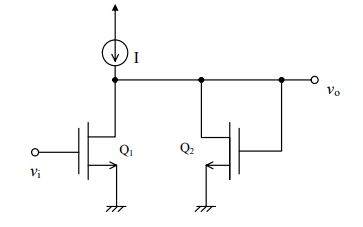

二、如下圖所示為一使用兩個 MOSFET 所構成的放大器，電晶體的 μnCox = 200 μA/V2，Vt = 0.5 V，而(W/L)1 = 18，(W/L)2= 2。I = 2 mA。若 Q1與 Q2的 VOV相等。求 VOV、Q1與 Q2汲極偏壓電流以及輸出端的直流 電位。求小信號增益 vo/vi。（20 分）
⑴畫出你設計的電路圖。（10 分）
⑵令 v2 = 0，求 vo/v1的 3 dB 截止頻率。（10 分）
⑴求反相器的傳導延遲時間（propagation delay time）。（10 分）
⑵說明環形振盪器的振盪條件。同時解釋為何反相器的級數必為奇數。 （10 分）
⑴最高操作頻率會如何改變？（10 分）
⑵邏輯電路的延遲與功率乘積（delay-power product）又會如何改變？ （10 分）
