試卷：109年 - 109 鐵路特種考試_高員三級_電力工程、電子工程：電子學#87170
科目：電子學
年份：109年
排序：0

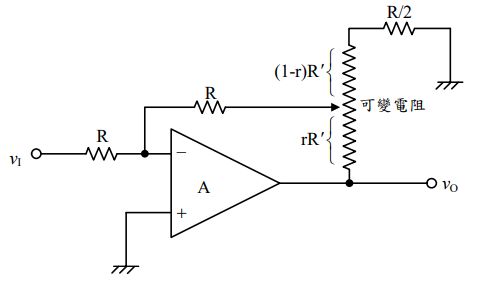

一、如下圖所示為一可變增益的 OP 放大器；其中 A 為理想 OPAMP。可變電阻 Rʹ可藉由調整中間接點的位置使其上半部的電阻為(1-r)Rʹ、下半部的電阻為 rRʹ；r 為調整的比例，其值介於 0 與 1 之間。

⑵若經由設計使此電路增益 v_o/v_I可達-100 的極限值，求 Rʹ/R 之值。（7 分）
