109年 - 109-1 國立基隆高級商工職業學校教師甄選：電機科#87466

科目：教甄◆電機科 | 年份：109年 | 選擇題數：40 | 申論題數：0

試卷資訊

所屬科目：教甄◆電機科

選擇題 (40)

1.均勻電阻器R的外觀：長度為L，截面積為A，材料的電阻係數為ρ，則電阻值為(A)(B)(C)(D)

2.電感器 L 上電壓 V 與電流 I 的關係為(A)(B)(C)(D)

3.將 10V 電壓源串聯一 2Ω電阻，轉換成電流源與電阻並聯，該電流源與電阻的大小為(A)5A, 2Ω (B)10A, 2Ω (C)5A, 4Ω (D)10A, 4Ω

4.一階RC充電電路中，兩個時間常數時，充電百分比約為(A)36.8% (B)45.2%(C)63.2% (D)86.5%

5.色碼電阻三環顏色依序為黃紫棕則其電阻為(A)5.8kΩ(B)4.7kΩ(C)470Ω(D)580Ω

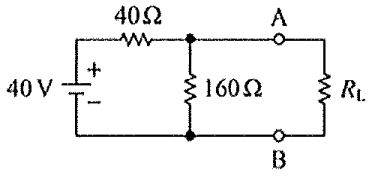

6.下圖所示之電路，負載RL 可消耗最大功率為
(A)4W (B)8W (C)16W (D)32W

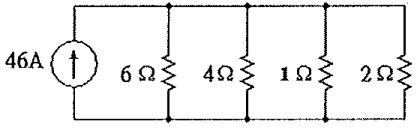

7.下圖中4Ω電阻上的電流為
(A)3A (B)4A (C)5A (D)6A

8.如圖之電阻格(每個電阻均為24Ω)AD兩端的等效電阻為
(A)12Ω (B)14Ω (C)18Ω (D)20Ω

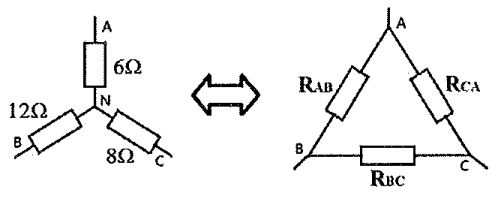

9.下圖將 Y 型電阻轉換成△型則 R_AB/R_BC/R_CA分別為
(A)27/36/18 Ω(B)36/27/18 Ω(C)18/27/36 Ω(D)36/18/27Ω

10.兩個極性相反的電荷相距6公尺，帶電均為12 × 10⁻⁹庫倫。求在中間位置3公尺處的電位為(A)36V (B)72V (C)18V (D)0V

11.峰對峰10V且頻率100Hz的三角波，則該三角波上升與下降的斜率為(A)±2V/ms(B) ±1V/ms (C) ±0.5V/ms (D) ±0.2V/ms

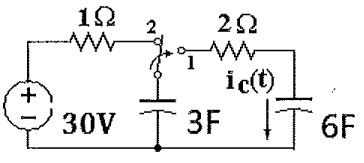

12.下圖中6F電容器沒有儲存電荷，電路已經如圖放置一天。開關由2切到1，最後兩電容電壓為多少?
(A)30V (B)20V (C)10V (D)5V

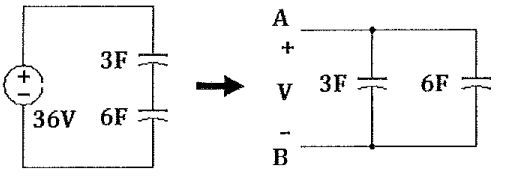

13.下圖中將原先串聯的兩電容於充電穩定後改為並聯則並聯時電壓為多少?
(A)24V(B)20V(C)18V(D)16V

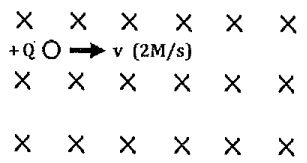

14.帶正電的電荷+Q如圖之方向移動則受力為
(A)走直線 (B)向紙面外偏移 (C)向下移動 (D)向上移動

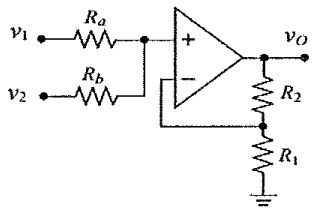

15.下圖為理想運算放大器電路，若R₁=1kΩ、R₂=3kΩ、R_a=1kΩ、R_b=3kΩ，v₁=4V，v₂=－2 V，則輸出電壓v_o為若干V？
(A)0 (B)5 (C)10 (D)2 Volts

16.如下圖假設二極體為理想二極體，且V_Z1=7V，V_Z2=5V，求輸出電壓的峰對峰值為
(A)12 (B)7 (C)5 (D)2 (Volts)

17.大功率電晶體的外殼大都為(A)E (B)C (C)B (D)D 接腳

18.一般紅,黃,綠三種顏色的發光二極體，發光時的電壓降由大到小的順序為(A)紅-綠-黃 (B)黃-綠-紅 (C)綠-黃-紅 (D)紅-黃-綠

19.如圖的RLC諧振電路，其Q值為
(A)20 (B)200 (C)2000 (D)205

20.理想二極體之全波整流電路，輸出電壓的平均值為電源峰值電壓的(A)31.8%(B)50% (C)63.6% (D)100%

21.如下圖已知 V_Z＝10V，I_ZM＝50mA，求 R_L的範圍為多少，可使 R_L的兩端的電壓維持在 10V
(A)50~100 (B)100~150 (C)100~200 (D)200~300

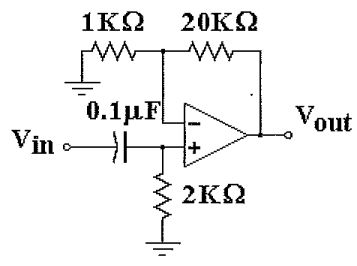

22.下圖的濾波器為
(A)一階高通濾波器 (B)一階低通濾波器 (C)一階帶通濾波器(D)一階帶斥濾波器

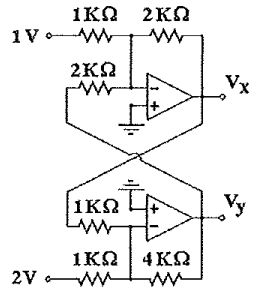

23.如圖OPA電路 Vx,Vy 分別為多少?
(A)-2V, 0 V (B)2V, 1V (C)1V, 2V (D)-1V, -2V

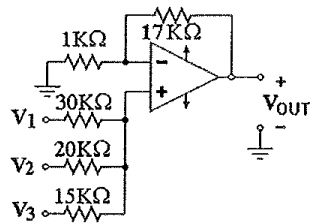

24.下圖中當V₁＝0.3V，V₂＝0.2V，V₃＝0.1V，則V_OUT＝
(A)3V (B)3.2V (C)3.5V (D)4.2V

25.以二極體製作倍壓電路，如果要做到6倍壓，需要幾個二極體? (A)4個 (B)5個 (C)6個 (D)7個

26.以下哪種偏壓方式最常使用? (A)固定偏壓方式 (B)集極回授偏壓方式 (C)分壓器偏壓方式(D)射極回授偏壓方式

27.MOSFET電流公式中:其中 λ 稱為 (A)基體效應係數 (B)通道長度調變效應係數 (C)次臨界傳導係數 (D)主體係數

28.一部50kVA，2200/220V的降壓變壓器，當高壓側的電壓為1100V時，低壓側電壓為多少伏特(A)220 (B)2200 (C)110 (D)1100

29.理想變壓器的條件下列敘述何者有誤(A)銅損為零 (B)鐵損為零 (C)激磁電流為零(D)導磁係數為零

30.變壓器一次側感應電勢與二次側感應電勢，其相位差為(A)0° (B)90° (C)180°(D)360°

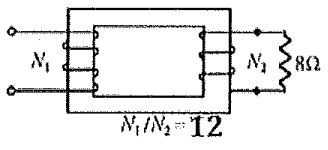

31.如圖所示之變壓器，因電抗值極小，故略而不計；假設所接之負載為 8Ω 電阻器，則在一次側之等效電阻值應為
(A)800 (B)968 (C)1000 (D)1152 (Ω)

32.在一四極電機中，若N為線圈匝數，S為該線圈每秒之轉速，為每極之磁力線數，則該線圈旋轉轉共經過 (A)45電機角度 (B)60電機角度 (C)90電機角度 (D)135 電機角度

33.下圖中，一導體長，以10m/sec的速度在磁通密度 B=10^-3韋伯／平方公尺中，向右運動，其感應電勢及電流方向為
(A)0.02V、I向上 (B)0.04V、I向下 (C)0.04V、 I向上 (D)0.08V、I向上

34.一根帶有30安培的導線，其中有80公分置於磁通密度為0.5韋伯/平方公尺之磁場中，若導體放置的位置與磁場夾角為30度，則導體所受電磁力為何(A)50牛頓 (B)20牛頓 (C)10牛頓 (D)6牛頓

35.三相感應電動機的無載試驗可測出(A)銅損及無載電流 (B)鐵損及無載電流與相角 (C)銅損等值電阻電抗及制動時的定子電流及相角 (D)以上皆非

36.一部Y接三相感應電動機於無載試驗時，各電表之讀數為：V_o=220V，I_o=3A，W_A=786W，W_B=-524W又其定子每相繞組之電阻為2Ω，則該電動機之定子銅損為(A)660W (B)381W (C)262W (D)54W

37.使用兩瓦特表方法量測三相感應電動機之輸入功率，若此兩個瓦特表的讀值分別為350瓦特及800瓦特且皆為正值，則此三相感應電動機總輸入功率為多少(A)1150W (B)800W (C)450W (D)350W

38.一部六極，220V，60Hz之三相感應電動機，滿載時轉子轉速為1140rpm，則該電動機滿載時之轉子頻率為多少(A)57Hz (B)55Hz (C)5Hz (D)3Hz

39.某三相、六極感應電動機，電源頻率為60Hz，則旋轉磁場轉速為多少(A)7200rpm(B)3600rpm (C)1800rpm (D)1200rpm

40.磁極數為24之交流同步發電機，若轉速為每分鐘250轉，則產生的交流頻率為(A)50Hz (B)60Hz (C)55Hz (D)70Hz

申論題 (0)
