110年 - 110-1 全國技術士技能檢定學科_乙級：07900油壓#97456

科目：技檢◆油壓-乙級 | 年份：110年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆油壓-乙級

選擇題 (80)

1. 6058353538349.jpg 左圖為一______油壓缸符號。(A)雙緩衝雙動(B)單緩衝雙動(C)雙動(D)單緩衝單動

2. 油壓馬達每轉容量 q=20cc/rev、轉速 n=1200rpm、入口壓力 P1 =140kgf/cm2、出口壓力 P2 =10kgf /cm2、馬達的機械效率 605835646674b.jpg、容積效率6058356bc1948.jpg，輸出軸之扭矩為______ kgf-cm。(A)450(B)393.3(C)381(D)43 5.8

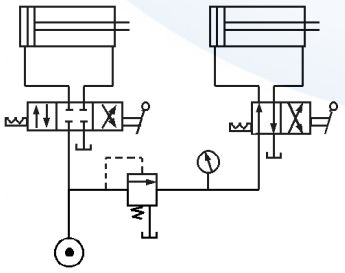

3. 下圖之迴路為一
4. 於營造工地潮濕場所中使用電動機具，為防止漏電危害，應於該電路設置何種安全裝置？(A)高 容量保險絲(B)閉關箱(C)自動電擊防止裝置(D)高感度高速型漏電斷路器。
5. 小美是公司的業務經理，有一天巧遇國中同班的死黨小林，發現他是公司的下游廠商老闆。最近小美處理一件公司的招標案件，小林的公司也在其中，私下約小美見面，請求她提供這次招標案的底標，並馬上要給予幾十萬元的前謝金，請問小美該怎麼辦？(A)朋友一場，給他一個比 較接近底標的金額，反正又不是正確的，所以沒關係(B)應該堅決拒絕，並避免每次見面都與小林談論相關業務問題(C)退回錢，並告訴小林都是老朋友，一定會全力幫忙(D)收下錢，將錢拿出來給單位同事們分紅。
6. 根據性騷擾防治法，有關性騷擾之責任與罰則，下列何者錯誤？(A)對他人為性騷擾者，由直轄 市、縣(市)主管機關處 1 萬元以上 10 萬元以下罰鍰(B)意圖性騷擾，乘人不及抗拒而為親吻、擁 抱或觸摸其臀部、胸部或其他身體隱私處之行為者，處 2 年以下有期徒刑、拘役或科或併科 10 萬元以下罰金(C)對他人為性騷擾者，如果沒有造成他人財產上之損失，就無需負擔金錢賠償之 責任(D)對於因教育、訓練、醫療、公務、業務、求職，受自己監督、照護之人，利用權勢或機 會為性騷擾者，得加重科處罰鍰至二分之一。

7. 某一液壓泵排量 q=20cc/rev，為 6 極三相感應馬達驅動，在泵出口之工作壓力 p =200kgf/cm2 時，該泵之容積效率 605835b7d55b4.jpg，全效率 η=0.90，試求驅動電動機功率 N i=？(A)10.56(B)8.7(C)12. 62(D)7.36 kW。
8. 油箱內的空氣呼吸器用來使油箱吸氣及排氣之用，一般要求的過濾精度為(A)50(B)5 (C)100(D)10 μm。

9. 605835ca420b7.jpg 左圖表示(A)稽納二極體(B)SCR(C)OP Amp(D)SSR。
10. 下列元件何者有光隔離的效果？(A)SSR(B)D IAC(C)SCR(D)TRIAC。
11. R、S、T 代表電源線而 U、V、W 代表感應電動機線，如 R→U、S→V、T→W 連接為正轉，結線變更仍為正轉其結線為(A)R→V、S→W、T→U (B)R→U、S→W、T→V(C)R→W、S→V、T→U (D)R→V、S→U、T→W。
12. 自行煮水、包裝飲用水及包裝飲料，依生命週期評估排碳量大小順序為下列何者？(A)包裝飲料 ＞自行煮水＞包裝飲用水(B)包裝飲料＞包裝飲用水＞自行煮水(C)自行煮水＞包裝飲料＞包裝飲 用水(D)包裝飲用水＞自行煮水＞包裝飲料。
13. 下列何者非節省能源的做法？(A)影印機當 1 5 分鐘無人使用時，自動進入省電模式(B)汽車不行駛 短程，較短程旅運應儘量搭乘公車、騎單車或步行(C)電冰箱溫度長時間調在強冷或急冷(D)電視 機勿背著窗戶或面對窗戶，並避免太陽直射。
14. 油壓系統中有吸入管徑(ds)、壓力管徑(dp)、回油管徑(d r)，其大小之安排順序為：(A)dr＞ds＞dp (B)ds＞dp＞dr(C)dp＞dr＞ds(D)ds＞dr＞dp。
15. 活塞與油壓缸體中心軸平行排列之活塞泵稱為(A)縱列活塞式油壓泵(B)偏心迴轉輻射活塞式油壓泵(C)軸向式活塞油壓泵(D)輻射式活塞油壓泵（星式）。
16. 下列何種密封裝置不適宜高壓時使用(A)J 形迫緊環(B)V 形迫緊環(C)U 形迫緊環(D)O 形環。
17. 職業安全衛生法所稱有母性健康危害之虞之工作，係指對於具生育能力之女性勞工從事工作， 可能會導致的一些影響。下列何者除外？(A)哺乳期間之幼兒健康(B)經期紊亂(C)胚胎發育(D)妊娠 期間之母體健康。
18. 一般而言，水中溶氧量隨水溫之上升而呈下列哪一種趨勢？(A)減少(B)增加(C)不一定(D)不變。
19. 測定值與實際間的偏差稱為(A)靈敏度(B)準確度(C)誤差(D)公差。
20. 非公務機關利用個人資料進行行銷時，下列敘述何者「錯誤」？(A)若已取得當事人書面同意， 當事人即不得拒絕利用其個人資料行銷(B)倘非公務機關違反「應即停止利用其個人資料行銷」 之義務，未於限期內改正者，按次處新臺幣 2 萬元以上 20 萬元以下罰鍰(C)當事人表示拒絕接受 行銷時，應停止利用其個人資料(D)於首次行銷時，應提供當事人表示拒絕行銷之方式。
21. 油壓蓄壓器中不適用於吸收脈動或緩和衝擊，低壓時動作欠圓滑之蓄壓器為(A)隔膜形蓄壓器(B) 活塞形蓄壓器(C)氣囊式蓄壓器(D)直線形蓄壓器。
22. 在正常操作下，何種閥門不具有直接和遙控引導管線兩種控制方式？(A)減壓閥(B)順序閥(C)壓力 開關(D)抗衡閥。
23. 測量絕緣電阻，可採用(A)高阻計(B)熱電偶計(C)瓦特計(D)惠斯登電橋。
24. 一般而言下列何者不屬對孕婦有危害之作業或場所？(A)經常搬抬物件上下階梯或梯架(B)工作區 域地面平坦、未濕滑且無未固定之線路(C)經常變換高低位之工作姿勢(D)暴露游離輻射。
25. 有關油箱的功能下列敘述何者有誤？(A)可降低動力的消耗(B)儲存系統的壓油(C)做為油壓泵、電 動機的固定座(D)做為壓油清潔、散熱之用。
26. 已知頻率 500Hz，輸入示波器上一週期佔有 4 小格，加入待測信號，一週期佔 2 格，則待測信 號之頻率為(A)200(B)500(C)250(D)1000 Hz。
27. 在大型油壓壓床之油壓缸，在空行程作動時為了增進作動的速度，我們一般均採用(A)蓄壓器(B) 輔助泵(C)大型泵浦(D)充滿閥。
28. 差動迴路中，油缸截面積 A=200cm2，桿側面積 A1 =150cm2，前進最大推力 3000kgf，則最大工 作壓力為______ kgf/cm2。(A)15(B)60(C)105(D)20
29. 下圖之迴路為一
30. 臺灣在一年中什麼時期會比較缺水(即枯水期)？(A)6 月至 9 月(B)臺灣全年不缺水(C)11 月至次年 4 月(D)9 月至 12 月。

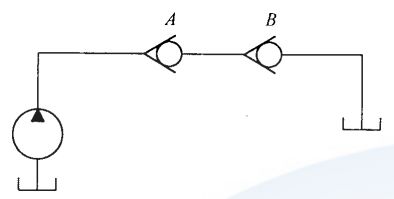

31. 下圖所示油路，管路阻力忽略不計，止回閥開啟壓力為 5kgf/cm2，則泵出口側壓力 P 為
32. 非用於夾持工作之油壓系統的溢流閥設定壓力為 70kgf/cm2，則理想工作壓力應為(A)66~70kgf/c m2(B)76~80kgf/cm2(C)70~73kgf/cm2(D)60~63kgf/cm2。
33. 油壓徑向柱塞泵在開迴路和閉迴路系統中，回油過濾器一般要求在(A)20μm 正常值(B)40μm 正 常值(C)30μm 正常值(D)10μm 正常值。

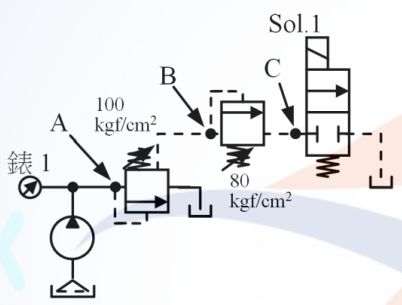

34. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 A 點之壓力應為多少？______ kgf/cm2。
35. 用電熱爐煮火鍋，採用中溫 50%加熱，比用高溫 100%加熱，將同一鍋水煮開，下列何者是對的？(A)中溫 50%加熱，電流反而比較大(B)高溫 100%加熱比較省電(C)兩種方式用電量是一樣的(D) 中溫 50%加熱比較省電。

36. 605836bd72f7e.jpg 表示______邏輯。(A)全等(B)互斥(C)反(D)隱含
37. 有一以油壓缸推動之垂直升降搬運機構，可採用何種方式或電磁閥來達成於油壓缸中間區域停止不掉落？(A)5/3 中位加壓型電磁閥(B)5/3 中位釋壓型電磁閥(C)5 /3 中位釋壓型電磁閥+引導式逆 止閥(D)5/2 電磁閥+引導式逆止閥。
38. 使用三用電表測定位之電壓時，其選擇開關先放置於(A)任意位置(B)Ω 檔位置(C)最低電壓檔位(D) 最高電壓檔位。
39. 油壓馬達迴路系統設計時，何種方式會造成失速現象？(A)以節流閥作旁洩油路控制(B)以節流閥 作入油控制(C)以節流閥作出油控制(D)以優先閥作控制。
40. 一鋼管內徑為 12mm，每分鐘流過之流量為 40 公升，則管內油之流速為(A)6m/sec(B)10m/sec(C)50 0m/sec(D)50m/sec。
41. 勞工於室外高氣溫作業環境工作，可能對身體產生之熱危害，以下何者非屬熱危害之症狀？(A) 熱衰竭(B)中暑(C)痛風(D)熱痙攣。
42. 電容器對直流而言，視為(A)視電流大小而定為斷路或通路(B)斷路(C)視電壓大小而定為斷路或通 路(D)通路。
43. 下列何者非屬資源回收分類項目中「廢紙類」的回收物？(A)報紙(B)用過的衛生紙(C)紙袋(D)雜 誌。
44. 固定容量泵浦增加吐出量的方式(A)加大泵浦吐出口(B)提高扭矩(C)提高壓力(D)提高轉數。
45. 如果公司受到不當與不正確的毀謗與指控，你應該是：(A)加入毀謗行列，將公司內部的事情， 都說出來告訴大家(B)不關我的事，只要能夠領到薪水就好(C)相信公司，幫助公司對抗這些不實 的指控(D)向媒體爆料，更多不實的內容。
46. 油壓馬達荷重，運轉時容易產生慣性，為了有效定位，應設計(A)無負荷迴路(B)背壓迴路(C)差動 迴路(D)煞車迴路。
47. 油壓機械所作之功為(A)致動器出力與流體流量之乘積(B)致動器出力與流體壓力之乘積(C)流體壓 力與其流速之乘積(D)流體壓力與其流量之乘積。
48. 一般油泵的性能曲線會有(A)機械效率與容積效率(B)扭力效率與容積效率(C)容積效率與總效率(D) 機械效率與總效率。
49. 下圖中欲扳動搖桿，使負載 W 上升，則必須加上______止回閥，方能使 其上升。
50. 油冷卻器安裝在熱發生體附近，且壓油流經冷卻器時，壓力不得大於______kgf/cm2。(A)7(B)3(C)30(D)15
51. 相位差 90°之二相等正弦波電壓信號，同時輸入到示波器之水平及垂直端點，則 CRT 所產生的 圖形為(A)直線(B)橢圓(C)一點(D)圓。
52. 高速公路旁常見有農田違法焚燒稻草，除易產生濃煙影響行車安全外，也會產生下列何種空氣污染物對人體健康造成不良的作用？(A)懸浮微粒(B)二氧化碳(CO2 )(C)臭氧(O3 )(D)沼氣。
53. 下列那種泵，通常其排量為不能改變？(A)齒輪泵(B)斜板式活塞泵(C)軸向式活塞泵(D)輪葉泵。
54. 有關元件及系統之維護與保養，綜合檢查項目應該(A)每季(B)每月(C)每半年(D)每年 檢查一次。
55. 可以控制油壓泵的輸出保持在預定流量而不受油壓泵轉動速率及系統壓力之影響之控制器，以何者為宜？(A)壓力補償控制器(B)恆流控制器(C)伺服控制器(D)馬力限制器。
56. 引導止回閥之閉鎖壓力一般為開啟壓力之(A)1. 1 倍(B)5 倍以上(C)2.2 倍(D)3.3 倍。
57. 下列何者不是油壓傳動機構的主要特性？(A)容易達成無段變速(B)油壓傳動機構慣性小反轉容易 (C)發生故障維修較氣壓容易(D)機件小產生之力量大。
58. 一油壓馬達欲得到排量為 81cm3 /rev，轉速 1000rpm，容積效率為 90％，則所須流體的流量為(A) 60(B)90(C)80(D)70 l/min。
59. 有關油泵之敘述，下列何者正確？(A)相同油泵吐出量愈大，容積效率愈高(B)油溫愈高，容積效 率愈高(C)系統壓力愈高，容積效率愈高(D)油泵使用時間愈長，容積效率愈高。
60. 關於綠色採購的敘述，下列何者錯誤？(A)採購回收材料製造之物品(B)選購產品對環境傷害較少、污染程度較低者(C)以精美包裝為主要首選(D)採購的產品對環境及人類健康有最小的傷害性。
複選題：
61. 有關「套合卡緊接頭」的特點，下列何者正確？(A)具有正密封的效果(B)適合低到中高壓系統(C) 適用在薄壁配管(D)又稱非喇叭型接頭。
62. 可變容量泵與固定容量泵基本差異是(A)須加外部排泄(B)省馬力(C)最大吐出量可以調整(D)適用較 高轉數〈RPM〉馬達。
63. 如下圖所示，若把 Y 口連接於油箱、B 口連接於負載時，全部組合起來使用可以做為何種用途，下列敘述何者為真？
64. 下列何者是造成油溫上升的原因？(A)冷卻器容量不足(B)作動油黏度太高(C)軸承磨損發熱(D)吸入 側的管徑太大。

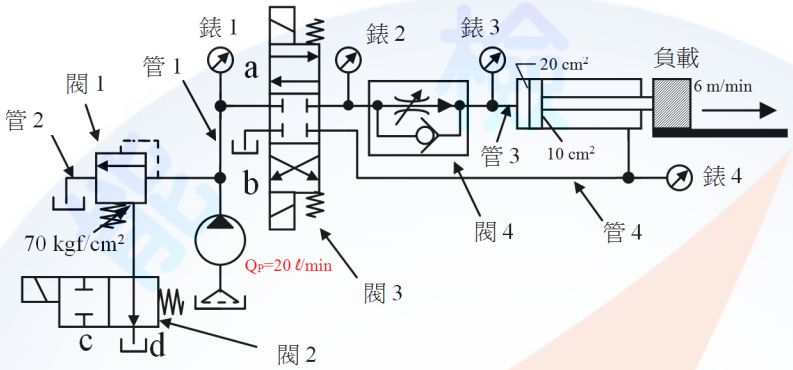

65. 如下圖所示，為一個速度控制回路(假設管路摩擦不計)，若油壓缸驅動負載的抵抗力為 600kgf、 活塞伸出速度要求為 6m/min，壓力補償流量控制閥內之補償機構作動壓力 10kgf/cm2，當電磁 閥 1、2 激磁分別在 a、c 位置時，下列敘述何者為真？
66. 下列何種情形所使用之氣囊式蓄壓器，其充氣壓力(P1 )需達工作壓力(P2 )80 ~90%？(A)吸收壓力脈 動(B)儲存能量，節省能源(C)儲存油源，以備緊急之需(D)吸收衝擊壓力。
67. 有關氣囊式蓄壓器的安裝，下列敘述何者為真？(A)需安裝於方便維修的部位，並牢靠地固定住 (B)若有多個蓄壓器裝於同一回路上，務必有管徑、管長、流體阻力等相同條件，俾使各蓄壓器 作動情形相同(C)可配合機台之空間需求，以任何姿勢安裝(D)要裝置止回閥，以防泵浦停機時， 蓄壓器內部壓油倒流。

68. 如下圖所示，下列敘述何者為真？605837a6e85e3.jpg(A)為內部引導式(B)卸載閥(C)為外部引導式抗衡閥(D)為外部引 導式。
69. 下列何者為泵產生空蝕(cavitation)現象的因素，泵入口之(A)真空度太大(B)絕對壓力太低(C)真空度 太小(D)絕對壓力太高。
70. 下列那個閥的二次壓出口是連接致動器？(A)抗衡閥(B)順序閥(C)洩載閥(D)減壓閥。

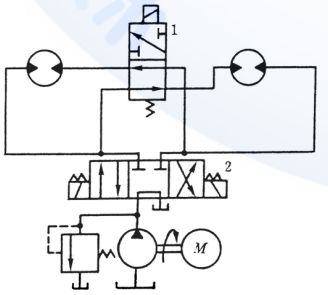

71. 如下圖所示，要得到較高的馬達轉速，下列作法何者正確？
72. 如下圖所示，下列敘述何者為真？

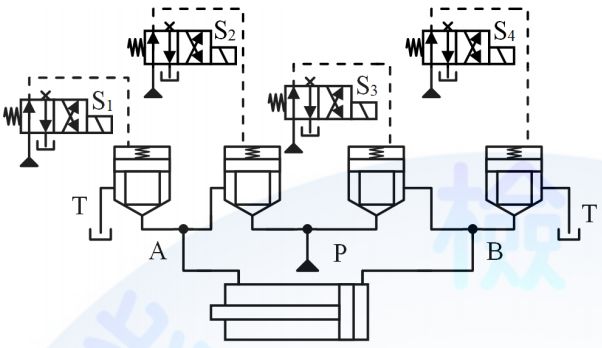

73. 如下圖所示，迴路如要控制油壓缸活塞桿以一般迴路方式前進，則需控制哪兩個電磁閥激磁？
74. 如下圖所示，下列敘述何者有誤？
75. 有關軸向形活塞式馬達的敘述，下列何者正確？(A)以斜軸式而言其壓缸體擺角可達 25°(B)可當液 壓泵使用(C)做為定排量式的液壓馬達(D)斜盤式最大傾角不超過 20°。
76. 如下圖所示，下列敘述何者有誤？
77. 閉環式油壓傳動系統的優點，下列何者為真？(A)可反向操作(B)有無段變速的能力(C)可以做動力剎車(D)構造簡單，成本低廉。
78. 有關液壓泵和液壓馬達的敘述，下列何者正確？(A)一般軸向式活塞泵活塞的數目為偶數(B)一般 軸向形活塞馬達活塞的數目為奇數(C)兩者功能完全相同(D)都是屬於能量轉換裝置。
79. 下列何者為油壓系統流量的單位？(A)LPM(B)psi(C)GPM(D)bar。
80. 有關油壓的特性，下列敘述何者正確？(A)油壓系統性能常受作動油溫度變化的困擾(B)使用油壓 可得到廣泛的無段變速(C)使用油壓無法防止超負荷(D)漏油會影響油壓的性能。

申論題 (0)
