114年 - 07900 油壓 乙級 工作項目 04：設計 101-150（2025/12/02 更新）#134072

科目：技檢◆油壓-乙級 | 年份：114年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：技檢◆油壓-乙級

選擇題 (50)

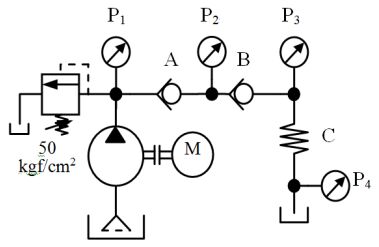

101. 如下圖所示，管路阻力忽略不計，在溢流閥設定壓力 50 kgf/cm2 時，止回閥 A、B 開啟壓力分別為 3、2 kgf/cm2 ，阻尼管 C 壓降為 5kgf/cm2，下列敘述何者正確？______壓力為 10 kgf/cm2。

(A)P1(B)P2(C)P3(D)P4
102. 液壓缸活塞面積 A 為 40cm2 ，垂直向上安裝，作用在活塞桿上之軸向負荷 F 為 1200kgf，進油量 Q=12L/min，則作用在 A 上之工作壓力 P 為______kgf/cm2。(A)30 (B)40 (C)50 (D)60
103. 下列何種迴路無法加快油壓缸之活塞速度？ (A)預充閥 (B)蓄壓器 (C)增壓器 (D)高低壓複合泵 。
104. 下列迴路何者為採用「互接式」溢流閥之煞車迴路？ (A)(B)(C) (D) 。
105. 下列何者屬於「吸收液壓衝擊」的蓄壓器迴路？ (A)(B)(C)(D) 。
106. 下列何者屬於「吸收脈動」的蓄壓器迴路？ (A)(B)(C)(D)。

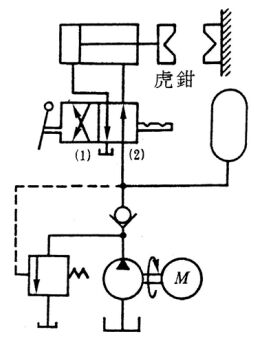

107. 如下圖為利用蓄壓器之主要功能是作

(A)快速運動 (B)保壓 (C)安全 (D)吸收脈動 迴路。

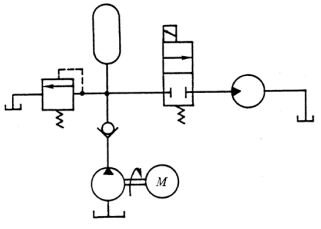

108. 如下圖為利用蓄壓器之主要功能是作

(A)快速運動 (B)保壓 (C)安全 (D)吸收脈動 迴路。

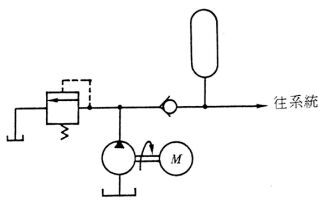

109. 如下圖為利用蓄壓器之主要功能是作

(A)快速運動 (B)保壓 (C)安全 (D)吸收脈動 迴路。

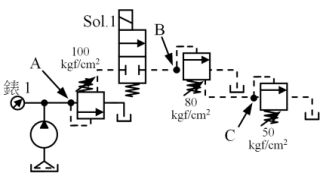

110. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 A 點之壓力應為多少？______kgf/cm2 。

(A)0 (B)20 (C)80 (D)100
111. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 B 點之壓力應為多少？______kgf/cm2 。

(A)0 (B)20 (C)80 (D)100
112. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 C 點之壓力應為多少？______kgf/cm2 。

(A)0 (B)20 (C)80 (D)100

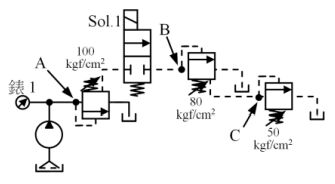

113. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 A 點之壓力應為多少？______kgf/cm2。

(A)0 (B)20 (C)80 (D)100
114. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 B 點之壓力應為多少？______kgf/cm2。

(A)0 (B)20 (C)80 (D)100
115. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 C 點之壓力應為多少？______kgf/cm2。

(A)0 (B)20 (C)80 (D)100
116. 油壓馬達每轉容量 q=50cc/rev、轉速 n=1200rpm、入口壓力P1=110kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，驅動油壓馬達的有效壓力為______ kgf/cm2。(A)100 (B)105 (C)110 (D)120
117. 油壓馬達每轉容量 q=20cc/rev、轉速 n=1200rpm、入口壓力P1=140kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，驅動油壓馬達的有效壓力為______kgf/cm2。 (A)123 (B)130 (C)140 (D)150
118. 油壓馬達每轉容量 q=50cc/rev、轉速 n=1200rpm、入口壓力P1=110kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，實際輸入馬達之流量為______lpm。 (A)63.2 (B)55.2 (C)65.2 (D)57
119. 油壓馬達每轉容量 q=20cc/rev、轉速 n=1200rpm、入口壓力P1=140kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，實際輸入馬達之流量為______ lpm。(A)22.08 (B)22.8 (C)25.26 (D)26.09
120. 油壓馬達每轉容量 q=50cc/rev、轉速 n=1200rpm、入口壓力P1=110kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，輸出軸之扭矩為 (A)84.9 (B)82.2 (C)74.2 (D)71.9 N-m。
121. 油壓馬達每轉容量 q=20cc/rev、轉速 n=1200rpm、入口壓力P1=140kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率ηm=0.95、容積效率ηV=0.92，輸出軸之扭矩為______kgf-cm。 (A)450 (B)435.8 (C)381 (D)393.3
122. 油壓馬達每轉容量 q=50cc/rev、轉速 n=1200rpm、入口壓力P1=110kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，軸輸出之馬力為 (A)8.6kW (B)9.0kW (C)9.3kW (D)9.8kW 。
123. 油壓馬達每轉容量 q=20cc/rev、轉速 n=1200rpm、入口壓力P1=140kgf/cm2、出口壓力 P2=10kgf/cm2、馬達的機械效率 =0.95、容積效率 =0.92，軸輸出之馬力為？ (A)6.9HP (B)6.6HP (C)6.38HP (D)6.1HP 。

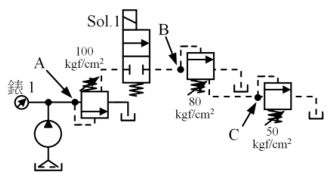

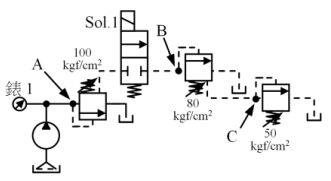

124. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 A 點之壓力應為______kgf/cm2 。

(A)0 (B)50 (C)80 (D)100
125. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 B 點之壓力應為多少？______kgf/cm2 。

(A)0 (B)50 (C)80 (D)100
126. 如下圖所示，當電磁閥不激磁時，若流經管線之壓降不計，則 C 點之壓力應為多少？______kgf/cm2 。

(A)0 (B)50 (C)80 (D)100

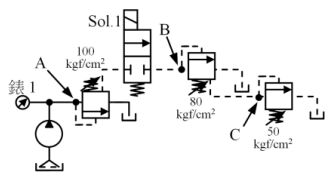

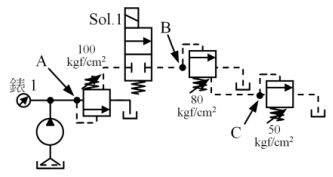

127. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 A 點之壓力應為多少？______kgf/cm2。

(A)0 (B)50 (C)80 (D)100
128. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 B 點之壓力應為多少？______kgf/cm2。

(A)100 (B)80 (C)50 (D)0
129. 如下圖所示，當電磁閥激磁時，若流經管線之壓降不計，則 C 點之壓力應為多少？______kgf/cm2。

(A)100 (B)80 (C)50 (D)0
複選題
130. 下列何種情形所使用之氣囊式蓄壓器，其充氣壓力(P1)需達工作壓力(P2)80~90%？ (A)儲存能量，節省能源 (B)吸收壓力脈動 (C)儲存油源，以備緊急之需 (D)吸收衝擊壓力 。
複選題
131. 下列何種情形所使用之氣囊式蓄壓器，其充氣壓力(P1)需達工作壓力(P2)60~70%？ (A)儲存能量，節省能源 (B)吸收壓力脈動 (C)儲存油源，以備緊急之需 (D)吸收衝擊壓力 。
複選題
132. 有關油箱的結構及設計，下列敘述何者為真？ (A)油箱壁板的厚度一般以 3~4 ㎜鋼板焊接而成，若容量大於 320 公升以上需增加厚度 (B)為保持油箱結構強度，不可在四周圍挖任何孔洞 (C)油箱底部需有傾斜的底面，以方便排油 (D)內部需有隔板以區分回油區及吸油區，其目的以增加回油的流路長度，達到充分散熱、沉澱、消泡等功能 。
複選題
133. 油壓系統會發生熱量，主要是通過下列哪些閥件所產生的？ (A)溢流閥(B)流量控制閥 (C)方向控制閥 (D)止回閥 。
複選題
134. 油壓缸使用進油節流(meter-in)控制速度，下列敘述何者為真？ (A)系統能源效率較高 (B)適用於油壓缸壓力檢出的場合 (C)適用於正負荷穩定的場合 (D)產生的熱能較低 。
複選題
135. 油壓缸使用排油節流(meter-out)控制速度，下列敘述何者為真？ (A)系統能源效率較高 (B)可得到很穩定的速度 (C)適用於負荷改變的場合 (D)產生的熱能較低 。
複選題
136. 油壓缸使用分洩節流(bleed-off)控制速度，下列敘述何者為真？ (A)系統能源效率較高 (B)適用於速度控制要求不高的場合 (C)適用於負荷改變的場合 (D)產生的熱能較低 。
複選題
137. 油壓馬達的扭矩大小與下列何者有關？ (A)壓油壓力 (B)壓油流量 (C)馬達排量 (D)壓油流速 。
複選題
138. 計算油壓馬達扭矩大小的公式，以下列何者為真？ (A) ，T：kgf-cm、P：kgf/cm2、q：cc/rev (B) ，T：N-m、P：kgf/cm2 、q：cc/rev(C) ，T：kgf-cm、P：kgf/cm2、q：l/rev (D) ，T：N-m、P：bar、q：cc/rev 。
複選題
139. 有關油壓馬達剎車回路，下列敘述何者為真？ (A)可使用無止回之順序閥組成 (B)可使用抗衡閥組成 (C)可減少油壓馬達停止時之過轉量 (D)可防止油壓管路爆裂的可能性 。
複選題
140. 有關油壓的卸載(unloading)回路，下列敘述何者為真？ (A)節省能源 (B)防止油溫上升 (C)增加泵浦使用壽命 (D)延長壓油使用時間 。
複選題
141. 有關油壓系統最高使用壓力的決定，以致動器最大工作壓力，下列敘述何者為真？ (A)加上泵出口到方向控制閥之壓力損失 (B)加上方向控制閥到致動器入口之壓力損失 (C)加上致動器出口到方向控制閥之壓力損失(D)加上方向控制閥到油箱之壓力損失 。
複選題
142. 在沒使用蓄壓器之油壓系統使用流量，試問由下列哪些項目總和決定？(A)同時工作的各致動器總合使用流量 (B)必要流量乘上系統的洩漏係數(C)加上卸載時的卸載流量 (D)各油壓缸及油壓馬達總合使用量 。
複選題
143. 在有使用蓄壓器之油壓系統使用流量，試問由下列哪些項目總和決定？(A)工作循環中的平均流量 (B)必要流量乘上系統的洩漏係數 (C)加上卸載時的卸載流量 (D)各油壓缸及油壓馬達總合使用量 。
複選題
144. 選擇驅動油泵浦之馬達大小的公式，以下列何者為真？ (A) ，P：kgf/cm2、Q：l/min (B) ，P：bar、Q：l/min(C) ，P：kgf/cm2、Q：l/min (D) ，P：bar、Q：l/min 。
複選題
145. 計算油壓缸使用流量的公式(假設容積效率 =1)，以下列何者為真？ (A)Q=A×V，Q：cc/min、A：cm2、V：cm/min (B)Q=10×A×V，Q：l/min、A：cm2、V：m/min (C)Q=A×V，Q：l/min、A：cm2、V：cm/min (D)，Q：cc/min、A：cm2、V：m/min 。
複選題
146. 為容積效率，計算油壓缸移動速度的公式，以下列何者為真？ (A)，V：m/min、Q：l/min、A：cm2 (B) ，V：cm/min、Q：cc/min、A：cm2 (C) ，V：cm/min、Q：l/min、A：cm2 (D)，V：m/min、Q：cc/min、A：cm2 。
複選題
147. 伺服機構主要用於控制物體哪些特性？ (A)位置 (B)方向 (C)重量 (D)速度等。
複選題
148. 開回路控制系統有下列哪些特點？ (A)較佳的控制精度 (B)較短的反應速度 (C)較簡單的控制系統組成 (D)較好的修正能力 。
複選題
149. 閉回路控制系統有下列哪些特點？ (A)較佳的控制精度 (B)較短的反應速度 (C)較簡單的控制系統組成 (D)較好的修正能力 。
複選題
150. 油壓比例控制閥驅動油壓缸，係依據外部輸入指令信號之大小，而成正比例的輸出______等特性。(A)壓力 (B)力量 (C)流量 (D)速度
