95年 - [無官方正解]95 台灣中油股份有限公司_僱用人員甄試_儀電類：電工原理#113502

科目：電工學(電工原理) | 年份：95年 | 選擇題數：50 | 申論題數：0

試卷資訊

所屬科目：電工學(電工原理)

選擇題 (50)

1.一般電器設備之接地線採用的顏色為: (A)黃色 (B)藍色 (C)黑色 (D)緑色
2.檢查牆上插座是否有電，最適當的方法為：(A)以電壓表量其開路電壓 (B)以電流表量其短路電流 (C)以歐姆表量具接觸電阻 (D)以瓦特計量所耗之功率
3.將規格為110V/40W與110V/60W的兩個相同材質電燈泡串接於110V電源，試問哪個電燈泡會較亮? (A)40W的電燈泡較亮 (B)60W的電燈泡較亮 (C)兩個電燈泡一樣亮 (D)兩個電燈泡都不亮

4.三只電阻分別為10Ω、15Ω、25Ω，接於100v電源上,則25Ω電阻消耗率為：(A)4瓦特 (B)10瓦特 (C)25瓦特 (D)100瓦特

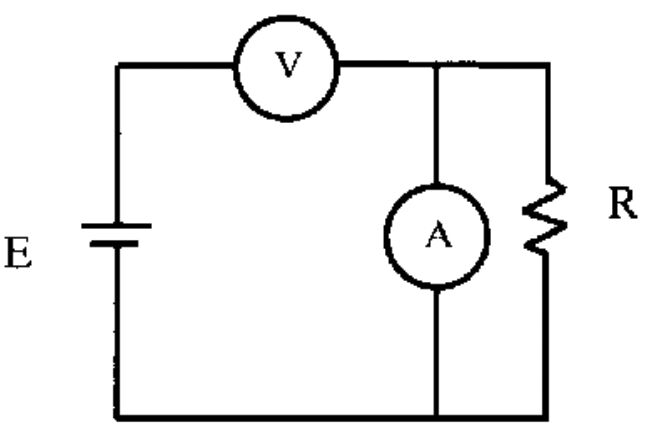

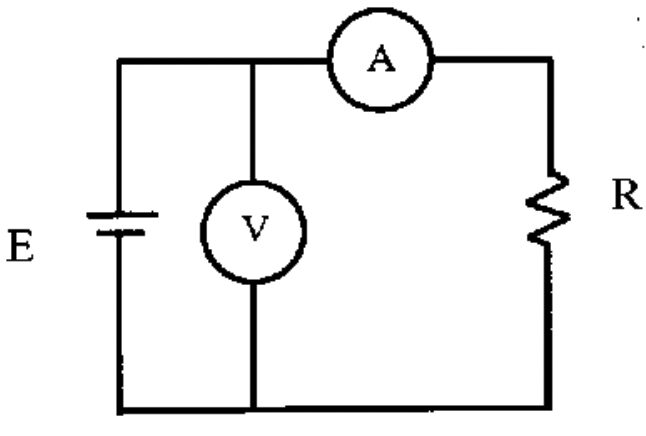

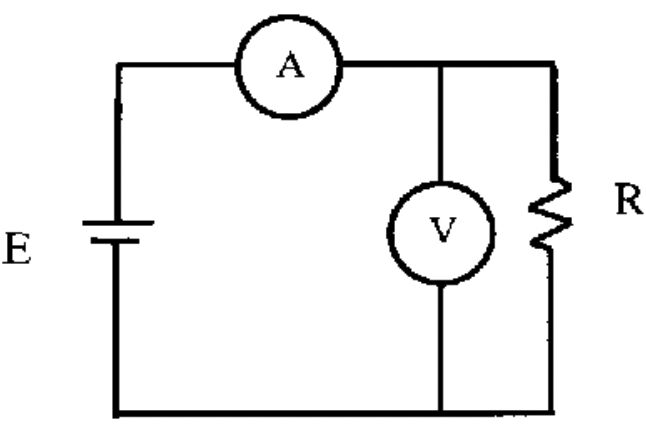

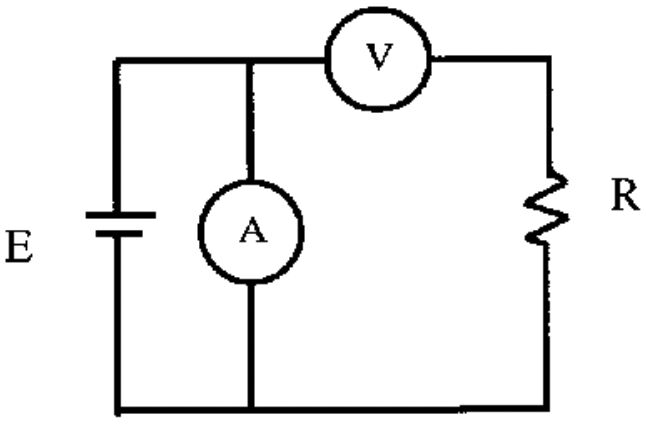

5.利用電壓表、電流表,量度未知電阻如屬低電阻時，為減少誤差的正確接線為： (A) (B) (C) (D)
6.有 一2000瓦的電熱水器,連續使用10小時,所消耗電力為: (A)2度 (B)10度 (C)20度(D)200度

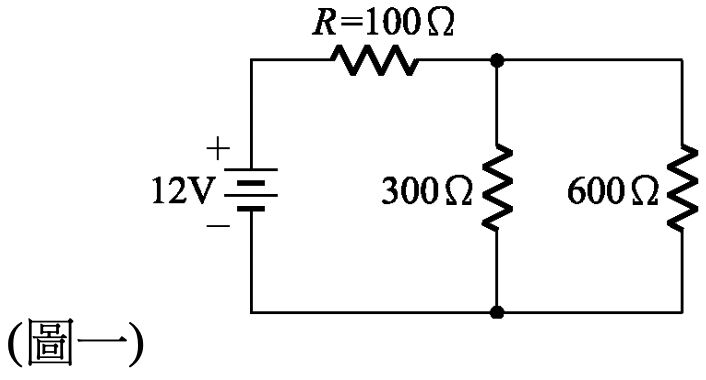

7.如圖一所示電路中,如果希望電阻r不要燒毀,其額定功率最少要選多少?
(A)1/8 (B) 1/4 (C) 1/2 (D)1
8.電路網目中任何節點,流入此節點之電流和等於流出此點之電流和稱為: (A)歐姆定律 (B)克希荷夫電流定律(KCL) (C)克希荷夫電壓定律(KVL) (D)焦耳定律
9.設某電路兩端點電壓為12V,電路總電流為6A,若要使用三個3Ω電阻器組成此電路,則應如何連接? (A)三個串聯 (B)三個並聯 (C)兩個並聯再串聯另一個 (D)兩個串聯後再並聯另一個
10.電源濾波用電解電容器會爆炸之原因為: (A)電解電容器耐壓太高 (B)電源頻率不對 (C)電解電容器極性接反 (D)電源變壓器短路

11.有 一色碼電阻器 ,其色碼依序為棕綠紅金,則其電阻為: (A)1KΩ±5% (B)1.5KΩ±5% (C)5KΩ±5% (D)15KΩ±5%

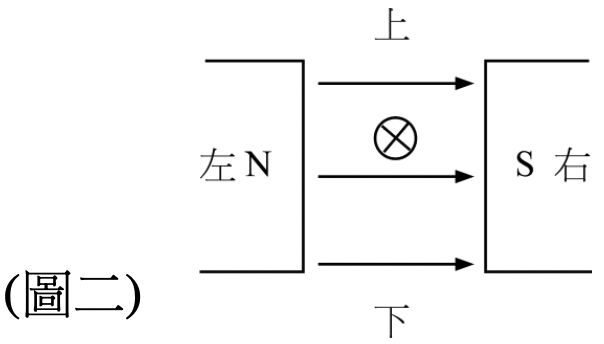

12.如圖二所示，⊗代表一導體且其電流流入紙面，導體受力方向為何？ (A)向上 (B)向下 (C)向左 (D)向右
13.自感為0.2亨利的線圈，在0.5秒內其電流變化量為10培，則線圈的感應電勢為：(A) 2V (B)4V (C) 6V (D)8V

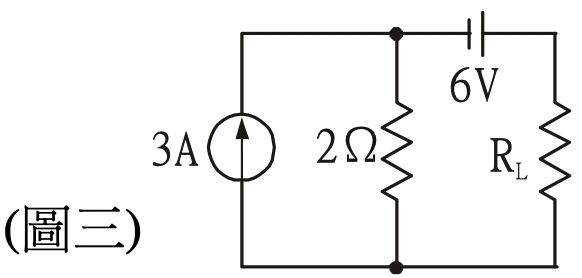

14.如圖三所示之電路，電阻RL可得之最大功率為多少瓦特?(A) 9W (B)18W (C)27W (D)54W

15.兩只電容器電容量與耐壓分為10μF/100V與20μF/200V，串聯後總耐壓為：(A) 100V (B)150V (C) 200V (D)300V

16.電壓調整率(ε)愈小表示：(A)穩壓性能愈差 (B)穩壓性能愈好 (C)輸出雜訊大 (D)輸出雜訊小
17.一正弦交流電壓有效值為110V，則此正弦波的峰對峰值為： (A) 122V (B) 155.5V (C) 220V (D)311V
18.諧振曲線的波寬愈窄,電路的品質因數Q值: (C)不變 (D)不一定 (A)愈大 (B)愈小

19.某一電路v(t)=60sinωt，i(t)=120cosωt，則此電路的性質為：(A)純電阻 (B)純電感 (C)純電容 (D)電感性

20.v(t)=100sin(377t+30°)之電壓，其頻率為：(A)25 Hz (B)50 Hz (C)60 Hz(D) 377 Hz
21.電力用戶在用電時最好保持功率因數在多少%以上? (A)50% (B)60% (C)70% (D)80%
22.某工廠平均每小時耗電 300KW，功率因數0.6，若想將功率因數提高到0.8，則應並聯之電容器容量為： (A)60 KVAR (B)100 KVAR (C)125 KVAR (D)175 KVAR

23.台灣電力公司供給一般家庭之電源系統為：(其中φ表相數；W表線數) (A)1φ2W (B)1φ3W (C) 3φ3W (D)3φ4W
24.一般家庭用電設備及工廠動力用電設備所採用的配線方式為：(A)串聯 (B)並聯 (C)串並聯 (D)T型配線
25.有一電容器的電容值為10nF，其中英文字母n代表的數值為何？(A)10-3 (B)10-6(C)10-9(D)10-12
26.如欲擴大直流伏特計測量範圍，應於伏特計線路串聯下列何者? (A)比流器 (B)放大器 (C)倍增器 (D)分流器
27.有關線路波峰因數，下列何者正確？(A)正波爲0.707 (B)三角波為1 (C)鋸齒波為1.154 (D)方波為1
28.有一材料為負電阻溫度係數, 當其溫度愈高,則其電阻變化為: (A)愈小 (B)愈大 (C)不變 (D)不一定
29.電磁感應定律中感應電流之方向有阻止此感應作用發生趨勢,此定律稱之為: (A)克希荷夫定律 (B)佛來銘定律 (C)楞次定律 (D)法拉第定律
30.一般線路故障使用惠斯登電橋來量測故障點，該電橋最主要是用來量測線路之何項性質? (A)電阻值 (B)電壓值 (C)電流值 (D)電晶體
31.甲、乙、丙、丁四導電材料,其百分電導分別為 105%、100%、71%、60%，請問何者最適合做導體材料? (A)甲 (B)乙 (C)丙 (D)丁
32.利用電表量測電壓或電流時，其電表與電路連接方式應為何? (A)量電壓、電流均要並聯 (B)測量電壓串聯、測量電流並聯 (C)量電壓、電流均要串聯 (D)測量電壓並聯、測量電流申聯

33.如圖四所示，下列何者為正確的正弦波方程式?
(A)100sin(314t+30°) (B)100sin(314t-30°) (C)100cos(314t-30°) (D)100cos(314t+30°)

34.當 100μF之電容器充電至200伏特時，其儲存的能量為多少焦耳? (A)0.02(B)0.1 (C)0.2 (D)2

35.如圖 所示電路，其中，E=100V，R=100kΩ，C=20μF，當t=0瞬間時將S閉合，則該電路之充電時間常數為：(A)1秒 (B)2秒 (C)3秒(D)4秒

36.若i1=20sin100t，i2=20sin(100t+90°，則i1+i2之有效值為何？(A)10(B)(C)20(D)

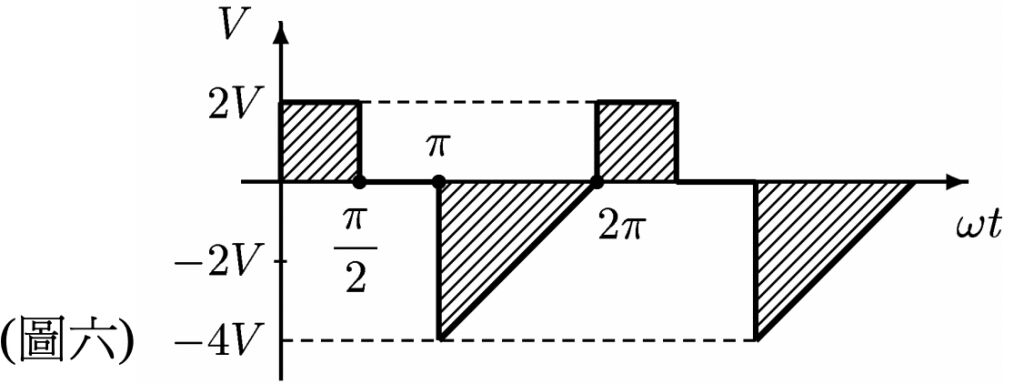

37.如圖六所示電路,此波形之電壓平均值為: (A)(B)1伏特(C)(D)0伏特

38.某波形脈波寬度為200μs，頻率1kHz，峰值電壓為50V，則此脈波之工作週期為若干? (A) 20% (B)33% (C)50% (D)66%
39.某一交流電路對於頻率為無窮大的正弦交流訊號而言,下列敘述何者正確? (A)電感阻抗為無窮大,電容阻抗為零 (B)電感阻抗為零 ,電容阻抗為無窮大 (C)電感與電容阻抗皆為零 (D)電感與電容阻抗皆為無窮大

40.有一6歐姆的電阻器 ,當加電壓通過的電流為i(t)=10sin(377t+60°)安培時,則斷此電阻器所消耗的平均電功率為多少? (A)60瓦特 (B)300瓦特 (C)360瓦特(D)460瓦特
41.有n個相同規格之電池,其串聯總電動勢為並聯總電動勢的多少倍? (A)n(B)n2 (C)1/n (D)1/n2
42.使用兩只單相瓦特計表測量三相電功率，若w1=w2且均為正值，則此三相負載之功率因數為: (A)0.5 (B)0.7 (C)0.866 (D)1

43.交流RL串聯電路,若R=6Ω、XL=8Ω中聯總阻抗應為多少歐姆? (A)10(B)15 (C) 20 (D) 25

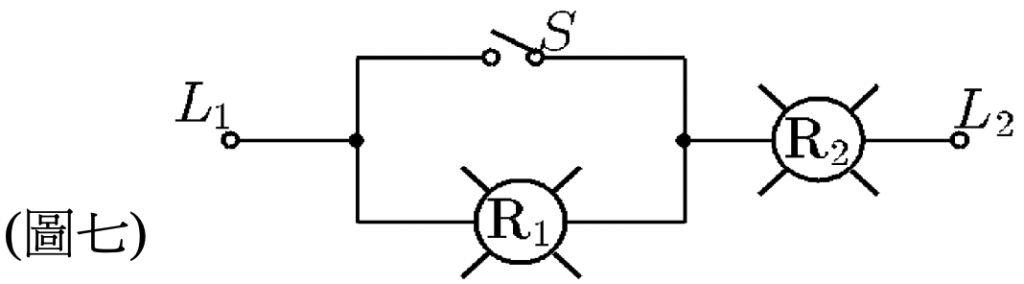

44.如圖七所示電燈電路R1及R2均為110V，60W之電燈炮，而當電源為110V連接L1及L2端時開關S為ON(閉合)狀態，則R2電燈狀態為：(A)半亮 (B)全亮 (C)不亮 (D)燒毀

45.兩只電爐電熱絲規格分别為110V、1000W及100V、500W，如欲使兩電爐接110V產生1500W之功率時，則兩電爐電熱絲連接方式為：(A)串聯(B)並聯(C)串並聯 (D)T型接線

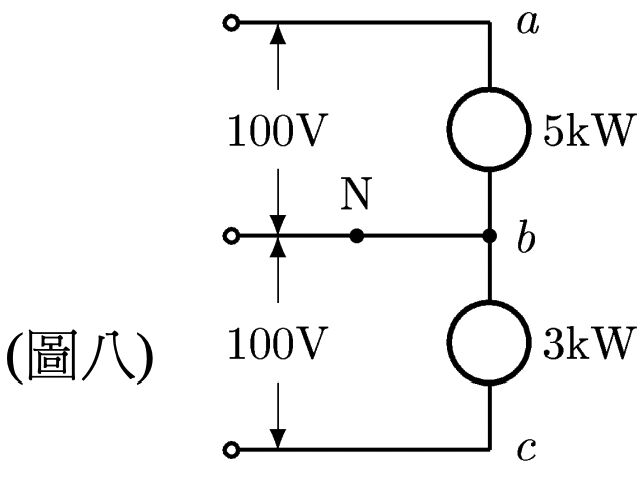

46.如圖八所示為單相三線式電路，當中性線在N處斷線時，則a、b兩端間電壓為：(A)75伏特 (B)100伏特 (C)124伏特 (D)150伏特

47.如圖九所示之電橋電路,在電橋平衡時：(A)Rx= 1kΩ、Cx=1nF (B)Rx= 2kΩ、Cx=2nF (C)Rx= 1kΩ、Cx=2nF (D)Rx= 2kΩ、Cx=1/2nF
48.有一電阻、電感、電容串聯電路，接於頻率為60赫、電壓為100伏特電源上，此串聯電路的平均功率為1000瓦特，功率因數為1，電容上之電壓為300伏特，試求電路上電阻之值? (A)10歐姆 (B)20歐姆 (C)30歐姆 (D)40歐姆

49.兩個法拉數標示不清之電容器C1及C2，已知其均可耐壓600V，某甲先將它們完全放電並確定其端電壓 為0V，再以1mA 之定電流源分別對其充電1分鐘，結果其端電壓各為V1=100V及V2=200V，則下列何者正確？(A)C1= 300μF(B)C1=300F (C)C1與C2並聯之總電容量為900μF (D)C1與C2串聯之總電容量爲900F

50.有一功率為600W，效率為75%之電熱器，在一大氣壓力下，欲將2.0公升之水由15°C加熱到沸點(100°C)，其所需時間約幾分鐘？(註：1卡=4.2焦耳) (A)24.4分 (B)26.4分 (C)28.4分(D)30.4分

申論題 (0)
