95年 - 95 地方政府特種考試_四等_土木工程：結構學概要與鋼筋混凝土學概要#32390

科目：結構學概要與鋼筋混擬土學概要 | 年份：95年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構學概要與鋼筋混擬土學概要

選擇題 (0)

申論題 (5)

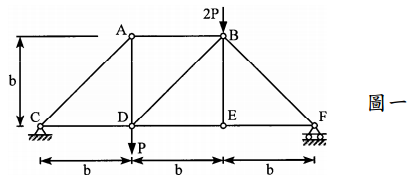

【已刪除】一、有一桁架如圖一所示，假設所有桿件之 EA 值（其中 E 為楊氏係數，A 為桿件面積） 均相同，試求 AE 兩點間距離之增減。（25 分）

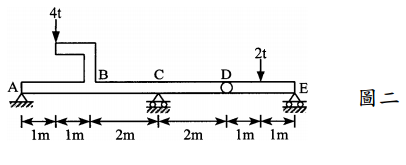

【已刪除】二、有一複合梁如圖二所示，其中 D 為鉸接，試繪 ABCDE 梁之剪力圖及彎矩圖。（25 分）
⑴此梁之平衡鋼筋面積為何？
⑵若鋼筋總面積為 As = 60.36 cm2 ， 試計算此斷面之標稱彎矩（Nominal Moment）Mn及鋼筋之應力。（25 分）

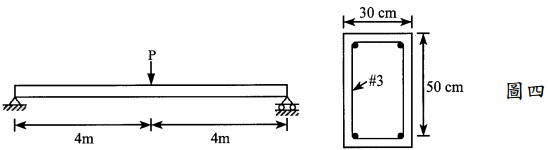

【已刪除】四、有一鋼筋混凝土簡支梁如圖四所示，鋼筋混凝土自重為 2.4 t/m3 ， f′c= 210 kg/cm2 ，fy = 2800 kg/cm2 。除自重外此梁中央受一集中活載重 P = 14 t，如使用#3 鋼筋（斷面 積 0.71 cm2 ）為剪力筋，試設計此梁於簡支撐處之剪力筋間距 S。（25 分）
