98年 - 98 公務升官等考試_薦任_電力工程、電子工程：電子學#48190

科目：電子學 | 年份：98年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：電子學

選擇題 (0)

申論題 (7)

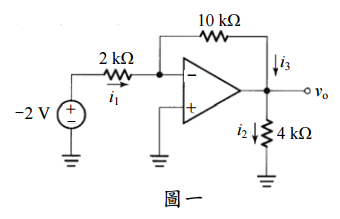

一、如圖一所示電路，求分枝電流（branch currents）i₁、i₂、i₃與輸出電壓v_o。另外，i₂與 i₃差異之電流來自何處？（16 分）

二、如圖二所示電路，求分枝電流I₁、I_D與節點電壓V_G、V_D、V_S。其中電晶體之V_t＝1 V， k_’n(W/L)＝1 mA/V²，通道調變可忽略。（20 分）

三、如圖三所示之主動負載CE放大器，定電流源I由一pnp電晶體組成。令I＝0.1 mA，兩電晶體之|V_A|＝40 V，β＝200，求R_i、r_o、g_m及放大器電壓增益A_v。（20 分）

⑴若輸出以單端（single-endedly）取出，求差動增益（differential gain）、共模增益（common-mode gain）、共模拒絕比（common-mode rejection ratio）（以 dB 表示）。（10 分）

⑵若輸出以差動方式（differentially）取出，重複⑴各項所求。（10 分） VDD RD RD vo1 - vo + vo2 vicm Q1 Q2 vicm RSS I -VSS 圖四

⑴求迴路增益（loop gain）夠大時之I_o /V_s。（12 分）

⑵若輸出電壓由Q₅的源極取出，求閉迴路電壓增益（closed-loop voltage gain）。（12 分）
