99年 - 099年第二次司法人員檢察事務官營繕工程組#28458

科目：技師◆結構設計 | 年份：99年 | 選擇題數：0 | 申論題數：8

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (8)

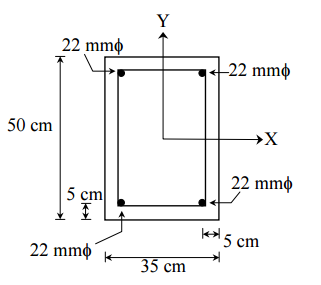

【已刪除】一、下圖為一鋼筋混凝土柱斷面，主筋中心距離混凝土表面 5 cm。若柱於軸壓及單軸彎 矩作用下之標稱強度為（Pn，Mnx），試求：當Mnx為最大值時，Pn及Mnx各為何？（ 已知εy＝0.00207， fc＝210 kgf / cm 2 ， fy ＝4200 kgf / cm2 。） （25 分）
⑴請問：該鋼筋設計之基本錯誤及原因為何？（15 分）
⑵試繪正確鋼筋示意圖。（10 分）
⑴為使梁受力後不發生扭曲，懸掛點應通過圖(b)之 p, q, 或 r 線？（10 分）
⑵請決定正確之 x1 或 x2 或 x3 值（左側參考線距離斷面右側邊緣為 15 cm）。（15 分）
之挫屈破壞模式有幾種？（5 分）
造成之原因為 何？（15 分）
試繪構件挫屈之斷面變形圖。（5 分）
