36 如圖所示，利用電晶體、二極體及電阻組成數位正邏輯電路，若 Vcc＝5 V，電阻值 R1＝4 kΩ、
R2＝1.6 kΩ、R3＝1 kΩ、R4＝130 Ω，若輸入電壓 VA＝5 V，且 VB＝5 V，則下列敘述何者正確？
![]()
![]()
![]()
![]()
![]()
(A) Q2截止、Q3導通、Q4截止、輸出電壓 Vo為高位準
(B) Q2截止、Q3截止、Q4導通、輸出電壓 Vo為低位準
(C) Q2導通、Q3導通、Q4截止、輸出電壓 Vo為高位準
(D) Q2導通、Q3截止、Q4導通、輸出電壓 Vo為低位準
(A) Q2截止、Q3導通、Q4截止、輸出電壓 Vo為高位準
(B) Q2截止、Q3截止、Q4導通、輸出電壓 Vo為低位準
(C) Q2導通、Q3導通、Q4截止、輸出電壓 Vo為高位準
(D) Q2導通、Q3截止、Q4導通、輸出電壓 Vo為低位準
答案：登入後查看
統計： A(11), B(9), C(8), D(19), E(0) #919767
統計： A(11), B(9), C(8), D(19), E(0) #919767
詳解 (共 1 筆)

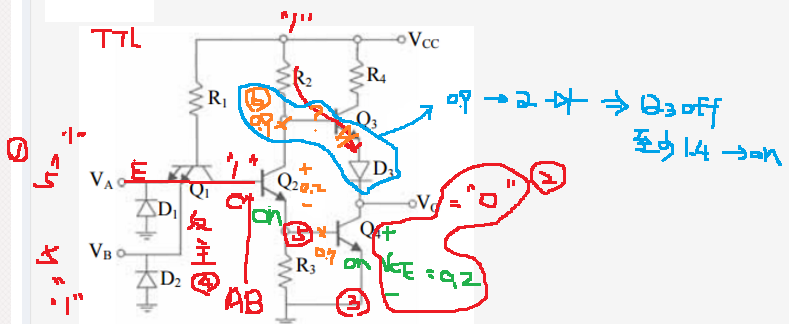

pole~zero
