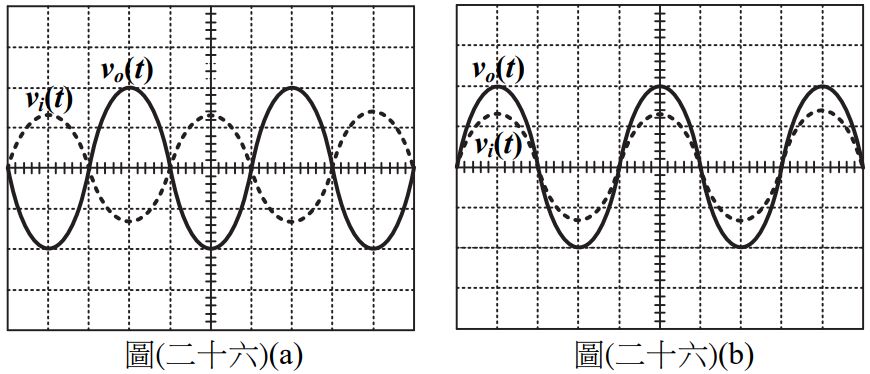

43. 學生進行二個BJT放大電路實驗，示波器輸入耦合設定於AC檔位、波形反相(INV)功能為關閉(OFF)且適當地設定測試棒衰減比，若測得輸入 v_i(t) 與輸出v_o(t) 信號如圖(二十六)(a)及(b)所示，則下列敘述何者正確？

(A)(a)為共集極、(b)為共射極實驗波形
(B)(a)為共基極、(b)為共集極實驗波形
(C)(a)為共射極、(b)為共基極實驗波形
(D)(a)為共基極、(b)為共射極實驗波形
