98年 - 98 鐵路特種考試_員級_電力工程：電子學概要#48044
> 申論題
題組內容

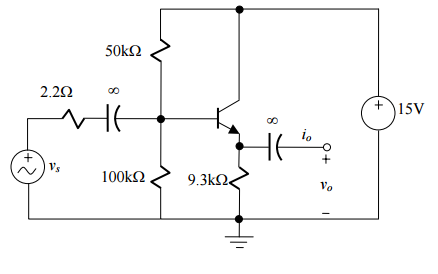

五、如下圖電路中，BJT 之 β = 300 ，
⑴試繪製小訊號等效電路（small-signal equivalent circuit）。（10 分）
