試卷：111年 - 111 專技高考_冷凍空調工程技師：冷凍空調自動控制#111910
科目：技師◆冷凍空調自動控制
年份：111年
排序：0

題組內容

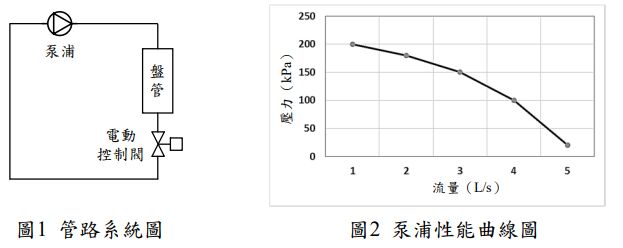

一、一管路系統如下圖 1 所示，包含了泵浦、盤管及電動控制閥，泵浦性能曲線圖如圖 2 所示。

(二)當系統中的電動控制閥開度為 100%時，流經盤管的流量為 4 L/s，此時系統中管路與盤管的總壓損為 60 kPa，試計算此電動控制閥的 Kv 值？（5 分）

申論題內容

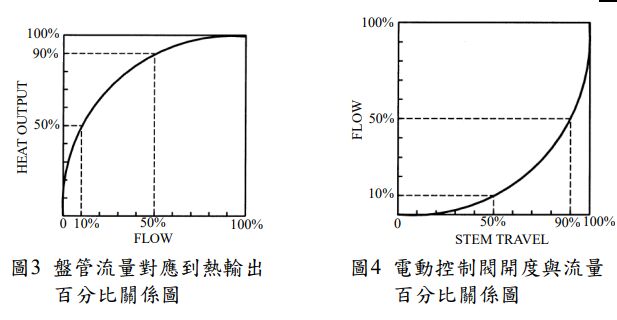

(三)承上；圖 3 為本系統中流經盤管的流量對應到熱輸出百分比關係圖，圖 4 為本系統使用的電動控制閥開度與流量百分比關係圖，當盤管的負載降為全載的 90%時，根據圖 1~圖 4 內容，計算此時系統的流量、電動控制閥的開度與 Kv 值。（10 分）（Kv：流量係數，當△P = 1 kPa 時之流量（L/s））
