試卷：103年 - 103 鐵路特種考試_員級_電力工程、電子工程：電子學概要#43469
科目：電子學
年份：103年
排序：0

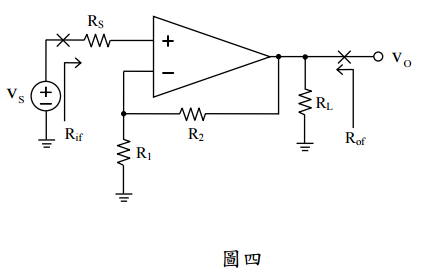

四、如圖四電路中，運算放大器本身的開迴路增益為  ，輸入電阻為 Rid，輸出電阻為 ro ；又 RS = 10 kΩ，R1 = 1 kΩ，R2 = 1 MΩ，RL = 2 kΩ：（每小題 10 分，共 20 分）

(二)若該運算放大器並非理想，其 μ= 10⁴ ，R_id= 50 kΩ， r_o = 2 kΩ.重求題(一) 之 v _O/ v _S 、R_if 及 R_of之值。
