試卷：103年 - 103年高等三級暨普通考高考三級_結構工程#25153
科目：鋼結構設計
年份：103年
排序：0

題組內容

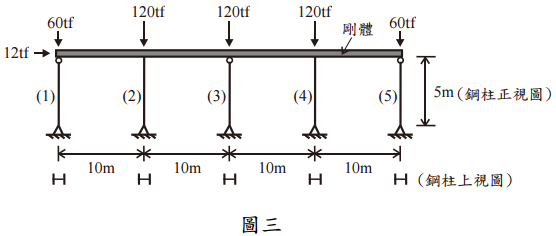

四、如圖三所示之鋼架結構，已知頂層樓版為剛體，樓版下方配置 5 根 W12x120 之鋼柱，鋼柱（1）、（3）、（5）上下端均為鉸接，鋼柱（2）、（4）上端為剛接，其下端為鉸接。鋼架分析時僅需考慮平面內（In-plane）之彎曲與挫屈，不需考慮平面外（Out-of-plane）之彎曲與挫屈。5 根鋼柱皆採在平面內產生強軸彎曲的配置，鋼柱垂直配置如圖三所示。（每小題 20 分，共 40 分）

申論題內容

(1)試以 LRFD 求柱（2）之 B₂：（a）不考慮靠桿效應（K 取 2.0），（b）考慮靠桿效應。
