題組內容

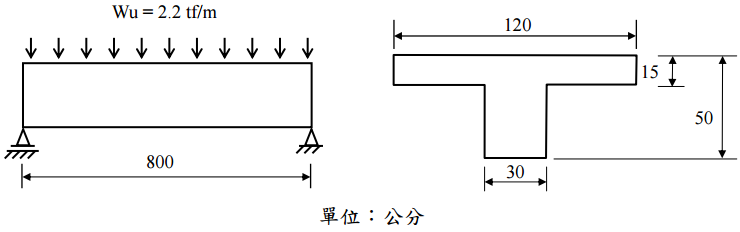

二、有一鋼筋混凝土簡支梁承受圖示 Wu 之均佈載重（含梁之自重），試以桁架模型（truss model）理論求解下列問題，假設斜壓桿之傾角為 35 度，採用#3 鋼筋為剪力鋼筋（每 根鋼筋之截面積為 0.71cm2 ），#7 鋼筋為撓曲鋼筋（每根鋼筋之截面積為 3.87cm2 ）。
f 'c  = 280 kgf/cm2 fy = 4200 kgf/cm2

⑵分析梁底部的撓曲鋼筋受剪力作用而增加之拉力。（8 分）
