申論題

四、懸臂矩形梁梁寬 30 cm，梁深 45 cm，接正方形柱 45× 45 cm，混凝土強度 f'’c=210 kgf/cm² ， 鋼筋降伏強度f_y= 4,200 kgf/cm² 。懸臂梁配置3-D22(#7)以承受均佈靜載重（含自重） 0.4 tf/m，均佈活載重 0.8 tf/m（鋼筋需求面積 11.06 cm² ），梁鋼筋進入柱內以彎鉤 錨錠，鋼筋中心離開混凝土面皆為 7 cm，每根 D22 鋼筋面積 3.87 cm² ，D25、D29 及 D32 鋼筋直徑分別為 2.54、2.87 及 3.22 cm。

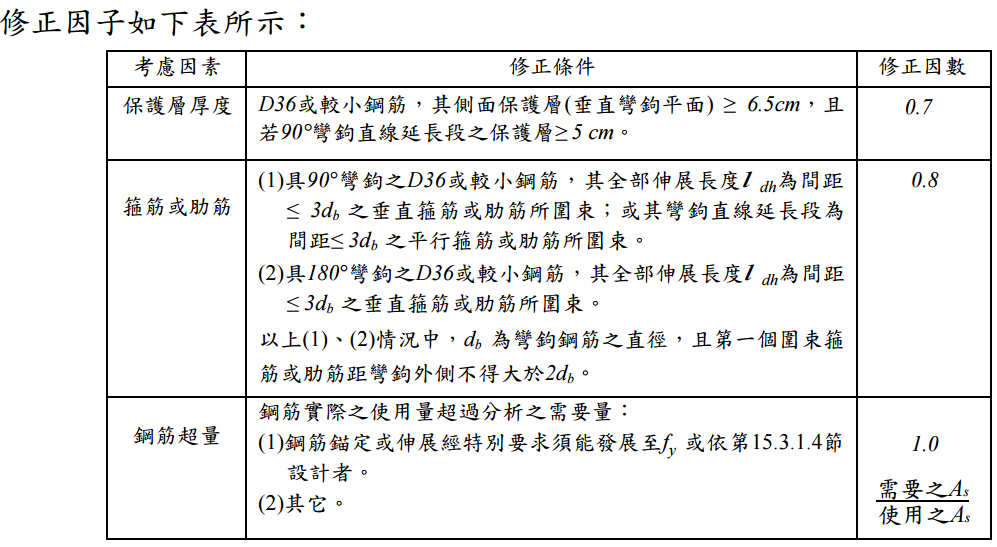

⑶計算切斷 1 根 D22 梁主筋之理論斷點與實際斷點離開柱面距離。（15 分） 參考公式：  c y b d f . f . d ′ = 019 13 l  ⎟ ⎟ ×修正因子 ⎠ ⎞ ⎜ ⎜ ⎝ ⎛ ′ = b c y dh d f 0.075f
