試卷：107年 - 107 高等考試_三級_電子工程：半導體工程#71146
科目：半導體工程
年份：107年
排序：0

七、「基極寬度調變（base width modulation）效應」為雙極性電晶體（bipolar transistor）非理想效應（nonideal effects）之其一，請說明導致此效應之原因及其對於電晶體共射極輸出特性曲線（I_C -V_CE）之影響？（10 分）

詳解提供者：hchungw

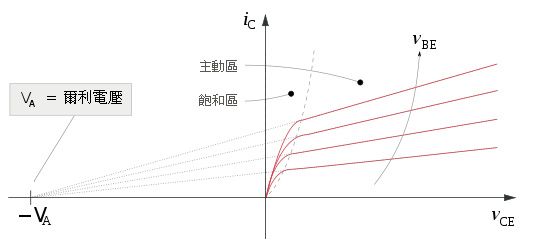

是指當雙極性電晶體（BJT）的集極－射極電壓V_CE改變，基極－集極空乏寬度W_B-C（空乏區大小）也會跟著改變。此變化稱為爾利效應，由詹姆斯·M·爾利（James M. Early）所發現。
