99年 - 99 鐵路特種考試_員級_電力工程、電子工程：電子學概要#46849
> 申論題
題組內容

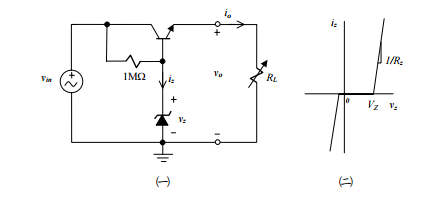

五、如下圖⑴電路中，雙極性接面電晶體（Bipolar Junction Transistor, BJT）之β = 100， 負載電阻RL為可變電阻，如下圖⑵之Zener二極體特性曲線中之R
z
= 1Ω，
⑵試由該等效電路，說明其電路對不同負載電阻R
L
之穩壓原理。（10 分）
