100年 - 100年民航人員、100年外交領事人員及國際新聞人員、100年法務部調查局調查人員、100年國家安全局國家安全情報人員、100年社會福利工作人員、100年國際經濟商務人員考三等_營繕工程組#27138

科目：結構分析（包括材料力學與結構學） | 年份：100年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (4)

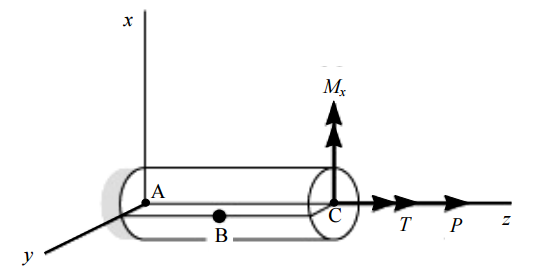

【已刪除】一、如圖所示空間梁結構在 C 點承受軸力 P = 25 kN 、彎矩M  x = 50N ⋅ m與扭矩 T= 10 N ⋅ m  ，在 A 點為固接支承扭矩。求在 B 點之最大正應力與剪應力。梁斷面 為圓形，直徑 d= 20 mm。（25 分）

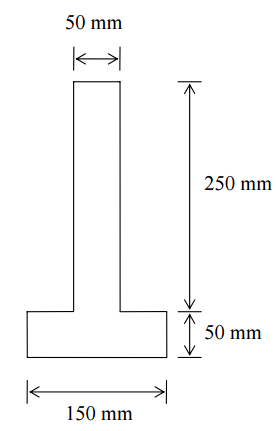

【已刪除】二、如圖所示梁斷面承受彎矩力。材料之降服應力 Y=120 MPa。求該斷面之最大彈性 彎矩（maximum elastic moment, My）與塑性彎矩（plastic moment, Mp）為多少？ （25 分）

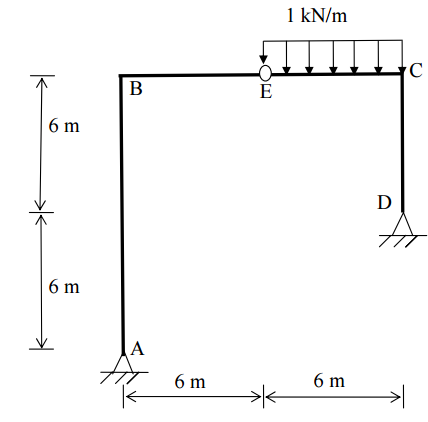

【已刪除】三、如圖所示鋼架結構在 E 點處為鉸接。分析求得各支承反力並繪各桿件剪力圖與彎矩 圖。各桿件之 E、I 均相同。（25 分）

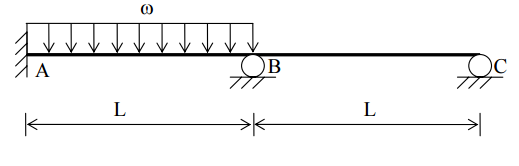

【已刪除】四、應用諧合變位法分析求得各支承反力。各桿件之 E、I 均相同。（25 分）
