113年 - 113 離島地區公務特種考試_三等_土木工程：材料力學與結構學#124492

一、如圖所示之廣告看板長 2 m，寬 1 m，承受均勻風載重作用，若風壓為 2.0 kPa，試求直徑 100 mm 的支撐柱上 A 點（距支撐柱底端 2 m 處，距 看板底端 3 m 處）：

1.桿件中最大正向應力為何？

2. A 點相對於 D 點的位移為何？

三、如圖所示之受載梁，其中 A 處及 C 處為滾支承，E 處為鉸支承，B 處則 為內鉸接，試繪出該梁之剪力圖及彎矩圖。

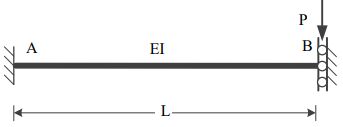

四、如圖所示的靜不定結構，斷面 EI 為常數，A 為固定端，B 為定向支承。 若 B 點受集中載重 P 作用，試利用傾角變位法計算 A 與 B 點的端彎矩， 以及 B 點的垂直位移。
