112年 - 112 專技高考_土木工程技師：結構分析（包括材料力學與結構學）#117636

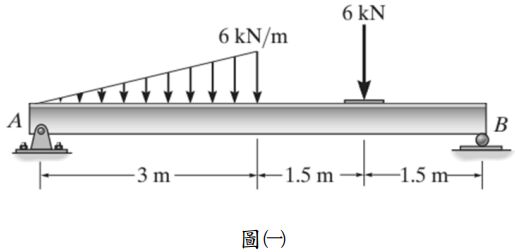

一、繪製圖(一)梁的剪力圖與彎矩圖，並說明最大剪力值與最大彎矩值。 （20 分）

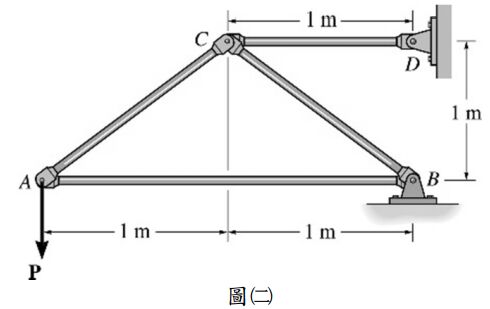

二、如圖(二)的桁架係由 A-36 鋼棒所製，每一棒材皆為直徑 40 mm 的圓形截面實心圓鋼棒。試求不會產生構件挫曲所能施加的最大外力 P 為何？構件兩端皆為銷接。E=210[GPa]，σ_Y=250[MPa] 。（20 分）

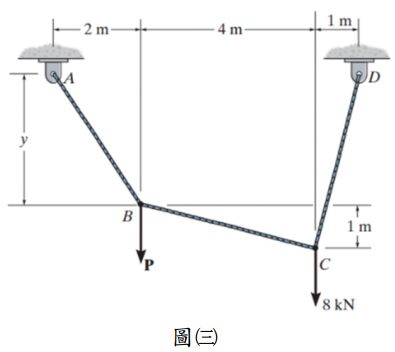

三、如圖(三)所示，纜繩承受載重，若 P=3 kN，試求(一)距離 y；(二)纜繩 BC的拉力。假設纜繩是完全柔性而且不會伸長的，忽略纜繩本身的重量。（限定使用切過 BC 的斷面法，使用其他方法，不計分數）。 （30 分）

四、如圖(四)所示，假設EI為常數，求出作用在斜柱剛架所有桿件的桿端彎矩。（限定使用傾角變位法，使用其他方法，不計分數）。（30 分）
