【已刪除】 ⑴若C2=0 試計算此電路之電壓增益 ，請注意正負符號。（5 分）
⑵第⑴小題若以 dB 值表示為何？（5 分）
⑶今欲設計此電路之頻率響應之 3dB頻率為 1 kHz，試決定C2的值（須註明單位）。 （5 分）
【已刪除】 ⑷試以此電路之 Transfer function 研判此電路為高通（High-Pass）電路或是低通 （Low-Pass）電路，簡要說明你的理由。已知高通電路 Transfer function 的一般 Ks K 型式為  ；低通電路 Transfer function 的一般型式為 （5 分）
⑴請註明每個轉折點對應的 dB 值與頻率。（9 分） 103 104 105
⑵請註明每段線段之斜率，以每十倍頻 dB 變化值 -10 （dB/dec）表示。（6 分）

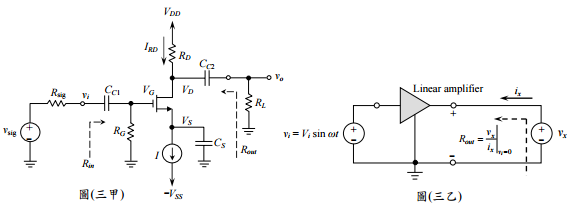

⑴試分析下圖MOS電路中各個節點的直流偏壓電壓VG、VS。註：在直流偏壓分析過 程中可不考慮VA效應。（10 分）
⑵試計算電晶體中小信號等效電路的gm、rO等參數。（5 分）
⑶試利用 MOSFET 小信號的 T model 等效電路模型畫出此放大電路包括信號源與負 載在內的小信號等效電路。（5 分）
【已刪除】 ⑷試依第⑶小題所獲之電路計算此電路之電流增益  、輸出阻抗 註：Rout的評估方式是在負載RL移除後，並設定輸入電壓信號vi=0 的條件下，由 圖(三乙)的裝置在輸出端灌入信號vx來進行度量。（10 分）
⑴試研判此放大器為那一類型之組態，請說明你的理  由。（5 分）
⑵試計算電晶體中小信號等效電路的rπ參數。（5 分）
【已刪除】 ⑶試計算此放大器之輸入電阻。（5 分）
⑴試繪製如圖(五丙)之輸出電壓vO與輸入電壓vI之間的關係曲線，請註明各轉折點的 電壓以及各線段之斜率。（15 分）
⑵若輸入vI為三角波，振幅 10V，如圖(五丁)所示，試繪製輸出電壓 vO 的波形， 並 標示各轉折點的電壓。（5 分）
