科目：結構分析（包括材料力學與結構學） | 年份：101年 | 選擇題數：0 | 申論題數：7

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (7)

⑴請繪製整支梁之剪力圖。（5 分）
⑵請繪製整支梁之彎矩圖。（5 分）
⑶請計算距離固定端 200 cm 處 E 斷面上之最大剪應力，並說明發生點與梁頂之 距離。（7 分）
⑷請計算 E 斷面上之最大撓曲應力，並說明發生點與梁頂之距離。 （8 分）

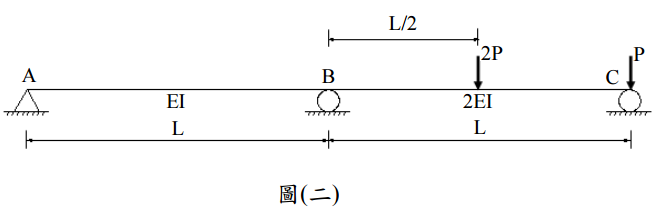

【已刪除】二、試求圖(二)結構中 A, B 及 C 點之反力。（25 分）

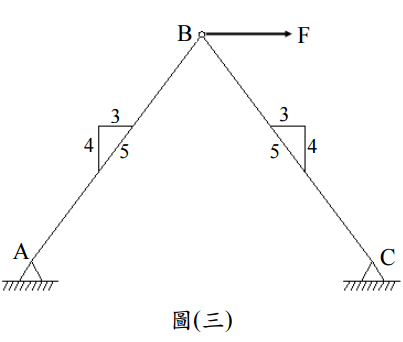

【已刪除】三、圖(三)顯示一均勻斷面金屬桁架（truss），若桿件AB為邊長 4 cm之正方形斷面， 桿件BC為半徑 3 cm之圓形斷面，且兩桿件之長度均為 200 cm，材料性質均為：E ＝300000 kgf/cm2 ，fy＝2800 kgf/cm2 ，請問該桁架於B點所能承受之最大水平力F為 何？（25 分）

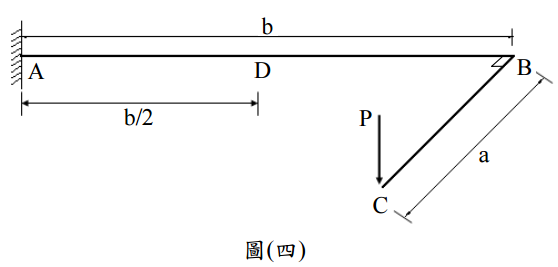

【已刪除】四、圖(四)係一水平面上之構架（即A, B, C三點共平面），假設AB與BC兩圓形斷面桿 件夾直角，試計算D點垂直位移。若a＝200 cm，b＝400 cm，兩桿件之斷面積為AAB 與ABC，斷面二次矩為IAB與IBC，材料彈性模數為EAB與EBC。（25 分）
