> 101年 - 101 高等考試_三級_電力工程、電子工程、電信工程：電子學#44915
101年 - 101 高等考試_三級_電力工程、電子工程、電信工程：電子學#44915
科目：
電子學 |
年份：
101年 |
選擇題數：
0 |
申論題數：
11
試卷資訊
所屬科目：
電子學
選擇題 (0)
申論題 (11)
⑴推導放大器電壓增益（V
o
/ V
s
），並表示成頻率的函數。再從這個式子求出直流增益與 3-dB頻率。
⑵當R
s
= 20 kΩ，R
i
= 100 kΩ，C
i
= 60 pF，μ = 144 V/V，R
o
= 200 Ω，且R
L
= 1 kΩ時，計算直流 增益，3-dB頻率值，以及增益為 0-dB時（也就是增益大小為 1 時）的頻率。（20 分）
⑴v
I
= +1V，
⑵v
I
= +2V，
⑶v
I
= -1V，
⑷v
I
= -2V。（20 分）

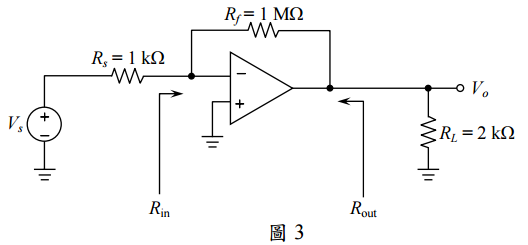

【已刪除】三、使用回授（feedback）分析法，求圖 3 中反向運算放大器的電壓增益V
o
/ V
s
，輸入電阻 R
in
，以及輸出電阻R
out
。令運算放大器開迴路增益μ = 104 V/V，R
id
= 100 kΩ，以及 r
o
= 1 kΩ。（提示：此反饋為並聯-並聯型）（20 分）
⑴求V
OL
，V
OH
，NM
H
和NM
L
。（8 分）
⑵現在將反相器拿來推 動N個相同的反相器。這些被推動的負載反相器通常稱之為扇出（fan-out）反相器， 它們在輸入電壓為高電位時，需要 0.2 mA的電流，輸入為低電位時，則不需任何電 流。注意到，扇出反相器的輸入電流必須經過驅動反相器的R，求以N為函數的V
OH
及NM
H
值。（6 分）
⑶求此反相器仍能提供一個NM
H
值至少等於NM
L
值的最大N值 ？（6 分）

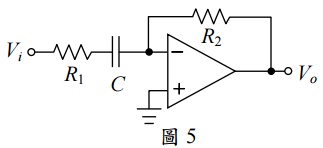

【已刪除】五、利用圖 5 來設計一個一階op amp-RC高通濾波器，其中 3-dB頻率為 100 kHz，高頻 輸入阻抗 100 kΩ，且高頻增益大小為 1，試求出所需R
1
、R
2
及C之值。（20 分）
