102年 - 102年高等三級暨普通考高考三級_結構工程#25965

科目：技師◆結構設計 | 年份：102年 | 選擇題數：0 | 申論題數：9

試卷資訊

所屬科目：技師◆結構設計

選擇題 (0)

申論題 (9)

⑴假設角鋼無塊狀剪力（Block shear）撕裂，從表(一)設計最經濟之雙角鋼斷面。（10 分）
⑵若螺栓孔變形為設計考量( n c u 4dtFu φ = 0.75 , R =1.2L tF ≤ 2. )，從表(二)螺栓群 中，設計螺栓直徑。（10 分）
⑶若將原設計F10T 螺栓由3 顆改為2 顆，再以縱向填角銲銲接補足強度如圖1(b)所示， 使用 E70 銲材（FE70 = 4.9 tf /cm2 ），銲腳長 0.6 cm，採用遮護金屬電弧銲接（SMAW） 施工，求所需銲道總長 L(cm)。並檢核連接板厚度是否足夠。（10 分）
⑴求彈性及非彈性挫屈分界點 Cc之值。（10 分）
⑵以細長比 KL/r 為橫座標，安全係數Ωc為縱座標，繪出兩者關係圖。（10 分）
⑴採用 Fy = 2.52 tf/cm2 鋼料，使用圖 2(b)選擇最佳斷面。（10 分）
⑵檢核斷面之剪力強度（腹板未使用加勁板，kv = 5.0）。（10 分）
⑶檢核因「活載重」造成之撓度是否超過規範限制。（10 分）

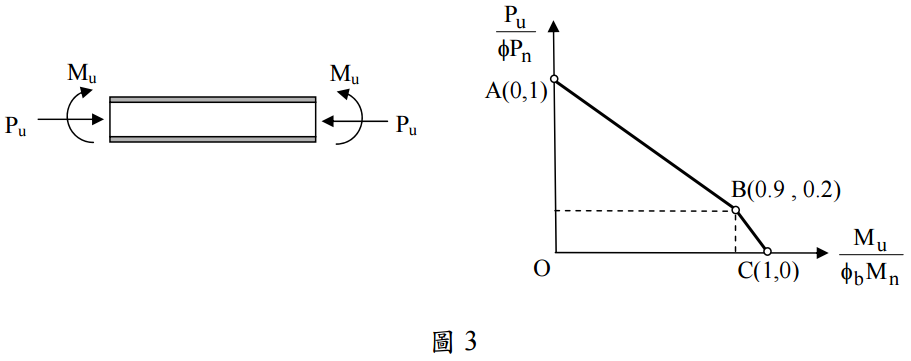

【已刪除】四、【極限設計法】對稱斷面構材承受軸力 Pu和彎矩 Mu交互作用時，其結果如圖 3 所 示，X 軸為Mu /φbMn ，Y 軸為Pu /φPn 。 (1)說明在 X、Y 座標軸分別除以φbMn 及φPn之原因。（10 分）(2)由圖 3 之及，推導出雙軸向組合力的互動方程式。（10 分）
