102年 - 102 公務升官等考試_薦任_土木工程：工程力學（包括流體力學與材料力學）#25833

科目：工程力學（包括流體力學與材料力學） | 年份：102年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：工程力學（包括流體力學與材料力學）

選擇題 (0)

申論題 (5)

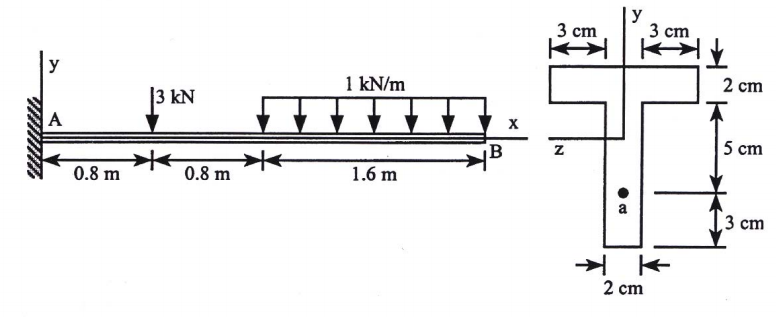

【已刪除】一、有一 T 形斷面懸臂梁 AB 受載重如圖所示，試計算梁固定端處 a 點之最大主軸應力 σ1、最小主軸應力 σ2及最大剪應力 τmax。（20 分）

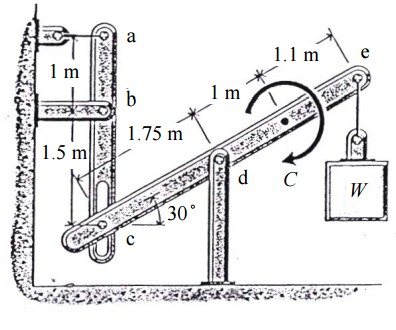

【已刪除】二、已知圖示重物 W 之重量為 500 N，力矩 C 為 2000 N-m。若所有桿件重量可忽略不 計，試利用虛功法求繫於 a 點處繩子之內力。（20 分）

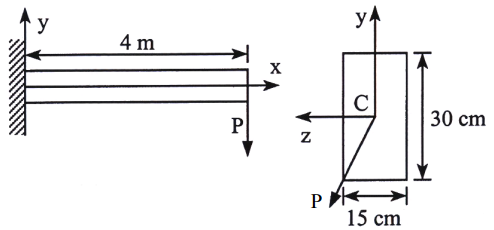

【已刪除】三、有一傾斜力 P 作用於矩形斷面懸臂梁之自由端，此力穿越矩形斷面之對角線如圖所 示。試求：⑴梁斷面的中性軸之位置，⑵如梁之容許正向應力為 σallow = 20 MPa，則 P 力之最大值可為何？（20 分）

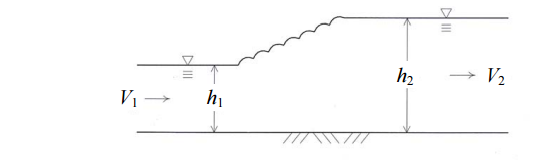

【已刪除】四、如圖所示，水平矩形渠道，渠道寬 b = 1.5 m，上游水深 h1 = 0.2 m，流速 V1 = 4 m/sec， 求此水躍過程中單位時間的能量損失。（20 分）

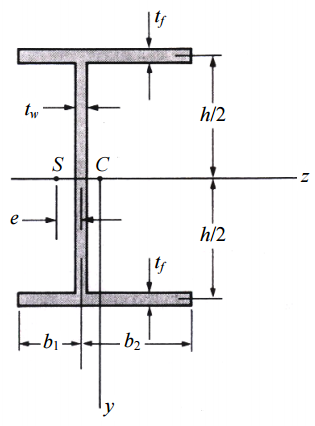

【已刪除】五、試 推 導 下 圖 所 示 斷 面 之 剪 力 中 心 S 至腰版（ web ）中心線之距離為  。推導時，請繪示剪應力分佈圖。（20 分）
