所屬科目：工程力學（包括流體力學與材料力學）

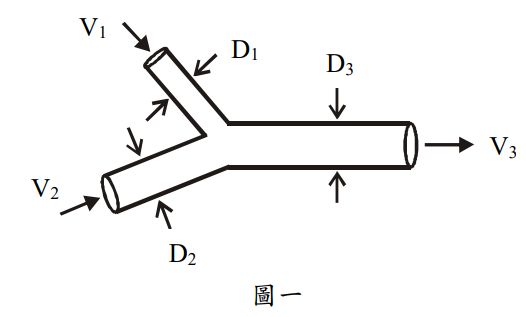

一、如圖一所示不可壓縮流體流經之管線，已知管線 1 之直徑 D1 = 20 cm、流 速 V1 = 2 m/sec；管線 2 之直徑 D2 = 40 cm、流速 V2 = 4 m/sec；管線 3 之 直徑 D3 = 60 cm，試求管線 3 之流速 V3。（20 分）

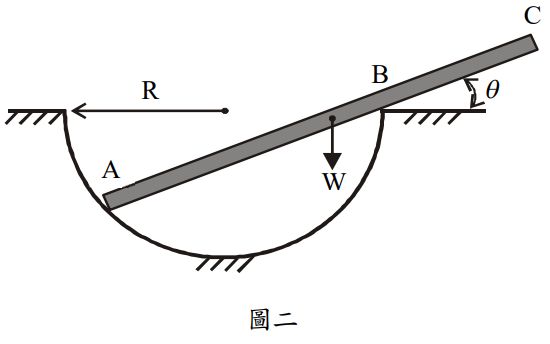

二、如圖二所示長度為 3.5 R、重量為 W 之一根均勻桿件 AC，若放置於半徑 為 R 之半圓形體內，且不計摩擦力，試求該桿件於平衡狀態時之角度θ。 （20 分）

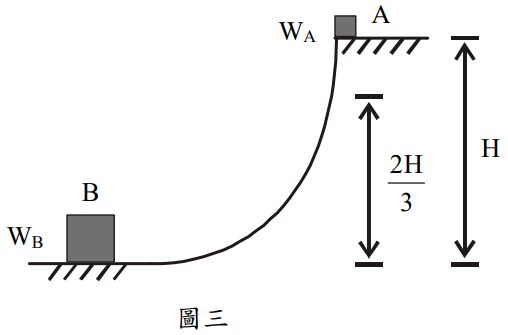

三、如圖三所示 A、B 兩物件，重量分別為 WA 及 WB，二者高差 H，且 WB=6 WA。今 WA 於 A 點釋放下滑，若不計摩擦，且以完全彈性方式撞 擊物件 B 後再反彈至 2H/3 高度，試求物件 B 受撞擊後之速度 VB。（20 分）

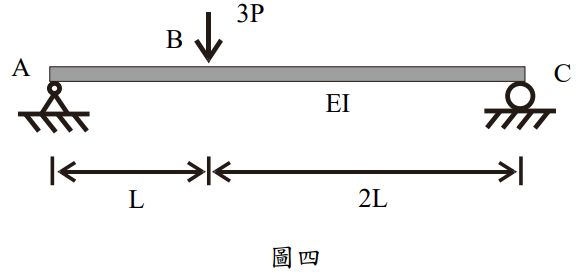

四、圖四為一長度 3L 的簡支梁，載重 3P 施加在 B 點，B 點距離 A 支承為 L。已知此梁的 EI 值為常數，試求 B 點之垂直位移△B 及轉角θB。（20 分）

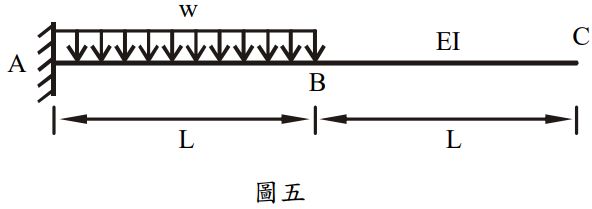

五、如圖五所示一懸臂梁，其 EI 值為常數，左側 AB 段承受一均佈載重 w， 試求此載重下 C 點之垂直位移△c及轉角θc。（20 分）
