103年 - 103年司法人員、103年法務部調查局調查人員、103年國家安全局國家安全情報人員、103年海岸巡防人員、103年移民行政人員考調查三等三等_營繕工程組#38383

科目：結構分析（包括材料力學與結構學） | 年份：103年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (4)

【已刪除】一、下圖桁架每桿件之長度均為 5 公尺長，斷面積均為 2 平方公分，彈性模數 E 均為 2040000 kg/cm²，AB 桿中有一個螺旋扣，兩端均有螺牙，每端之螺牙均為每公分 18 螺紋，請問欲使 AB 桿產生 1000 公斤之拉力時，螺旋扣需轉若干轉？（25 分）

【已刪除】二、試繪出下圖所示結構之彎矩圖及 A,B 點之轉角。各桿件之 EI 值如圖所示。（25 分）

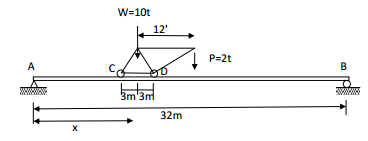

【已刪除】三、如圖示之輪車重 10 t，吊載 P=2 t，設輪車於梁上移動，求梁上之最大絕對彎矩。（25 分）

【已刪除】四、有一簡支梁其上有三角形分佈載重於梁之全長，如圖所示，請求出梁之彈性曲線方程式（梁之撓度 y 與 x 之關係）。（25 分）
