104年 - 104年升官等、104年關務人員升官等、104年交通事業公路人員升資、104年交通事業港務人員升資考公務薦任_土木工程#32099

科目：結構分析（包括材料力學與結構學） | 年份：104年 | 選擇題數：0 | 申論題數：5

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (5)

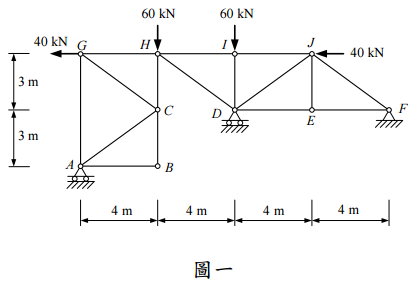

【已刪除】一、圖一所示之桁架結構，所有節點均為鉸接點，外力作用於節點 G、H、I 及 J（如圖示），試求所有支承反力，以及桿件 GH、HC、CB、HI、HD 之內力並標示拉力(＋) 或壓力(－)。（25 分）

⑴僅圖示外力作用時，節點 A 之垂直變位。（20 分）

⑵無外力作用，但支承 B 垂直下陷 4 cm 時，節點 A 之垂直變位。（5 分）

【已刪除】三、圖三所示之鋼梁結構，A 點為彈性支承，彈性勁度 K = 60 kN/m，C 點為固定支承（Fixed support），鋼的彈性模數 E = 200 GPa，全梁斷面慣性矩 I = 100×10⁶ mm ⁴ 。試求圖示載重下，A 點之垂直變位與轉角（斜率），並請繪製梁之剪力圖與彎矩圖。（25 分）

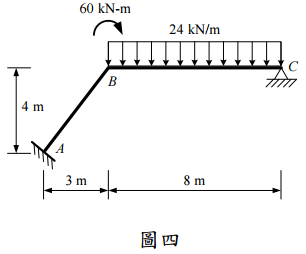

【已刪除】四、圖四所示之剛架結構，A 點為固定支承（Fixed support），C 點為鉸支承（Hinge support），結構中 B 點為剛接節點，AB 斜構件與 BC 水平構件之材料彈性模數 E = 200 GPa，斷面慣性矩為 I = 40×10³ cm⁴ ，忽略構件軸向變形。試求圖示載重下，B 點與支承 C 之轉角（斜率），並請繪製 AB 構件與 BC 構件之剪力圖與彎矩圖。（25 分）
