104年 - 104年專門職業及技術人員高等建築師、技師、第二次食品技師暨普通不動產經紀人、記帳士考專技高考_土木工程技師#36283

科目：結構分析（包括材料力學與結構學） | 年份：104年 | 選擇題數：0 | 申論題數：4

試卷資訊

所屬科目：結構分析（包括材料力學與結構學）

選擇題 (0)

申論題 (4)

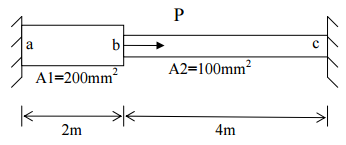

【已刪除】一、如圖所示桿件由兩不同斷面桿件組成，兩端固定，在相連點 b 受軸向拉力 P=50 kN 作用。求各桿件應力與施力點 b 點位移。E=200 GPa。（25 分）

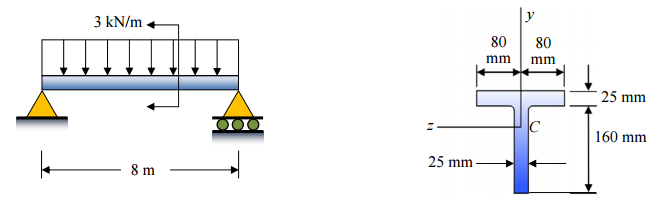

【已刪除】二、如圖所示一 8 公尺長簡支梁承受均佈載重 3 kN/m。T 型斷面如右圖所示。求所受最大拉應力與壓應力。E=200 GPa。（25 分）

【已刪除】三、一組合斷面由材料 A 與材料 B 組成。材料 A 部分斷面為 100 mm×150 mm，材料 B 部分斷面則為 100 mm×10 mm。材料 A、B 之容許應力分別為 15 MPa 與 80 MPa。材料 A、B 之彈性係數 E 值分別為 20 GPa 與 160 GPa。求該斷面對中性軸 z 軸之容許彎矩值。（25 分）

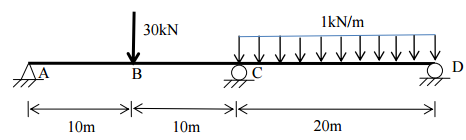

【已刪除】四、如圖所示梁結構 A 為鉸支承，C、D 為滾支承。於 B 點承受 30 kN 集中力並承受支承 C 到 D 之均佈載重 1 kN/m。求支承 A 之轉角。方法不拘，可利用所附梁變形公式。（25 分）
