107年 - 107 台灣中油股份有限公司_僱用人員甄試_儀電類（含睦鄰）：電工原理、電子概論（重複）#81898

科目：A.電工原理、B.電子概論 | 年份：107年 | 選擇題數：50 | 申論題數：10

試卷資訊

所屬科目：A.電工原理、B.電子概論

選擇題 (50)

1. 魯夫檢查牆上插座是否有電，最適當的方法為？ (A)以電壓表量其開路電壓 (B)以電流表量其短路電流 (C)以歐姆表量其接觸電阻 (D)以瓦特計量所耗之功率

2. 下列英文何者代表發光二極體？ (A) CdS (B) LED (C) LCD (D) FET

3. 下列何種材料之導電率 γ 被訂為100％？ (A)純銀 (B)純鋼 (C)標準軟銅 (D)金

4. 有一收音機須用5V電源供應，消耗功率為0.2W，則此收音機的等效輸入電阻為？ (A) 1Ω (B) 25Ω (C) 50Ω (D) 125Ω

5. 有一抽水馬達輸入功率為600W，若其效率為70%，試求其損失為多少瓦特？ (A)100 (B)180 (C)160 (D)280

6. 一般交流電壓表所顯示之數值為？ (A) 最大值 (B)峰對峰值 (C)平均值 (D)有效值

7. 平衡三相交流系統中，各相電壓的相位相差為？ (A) 180° (B) 120° (C) 60° (D) 0°

8. 某一原子含有13個質子、15個電子，該原子含電量約為？ (A) 6.25 × 10¹⁸庫倫 (B) 6.25 × 10^-18庫倫 (C) - 3.2 × 10^-19庫倫 (D) + 1.6 × 10^-19庫倫

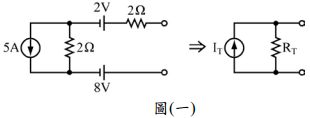

9. 如圖(一)所示之電路，試計算轉換後之等效電流源 I_T =？ (A) -4A (B) -2A (C) 2A (D) 4A

10. 已知某電容值為50μF，若將其金屬板邊長加倍，距離也加倍，試求其電容量為多少？ (A) 12.5μF (B) 25μF (C) 100μF (D) 200μF

11. 如圖(二)所示之電路，則流經6Ω之電流為？ (A) 10A向右 (B) 9A向左 (C) 6A向右 (D) 6A向左

12. 試求圖(三)中A、B兩端點間的等效電阻。 (A) 10Ω (B) 20Ω (C) 25Ω (D) 36Ω

13. 如圖(四)所示之電路，8V電池之電功率為？ (A)消耗4W (B)供應4W (C)供應8W (D)消耗8W

14.電壓表可以藉由_____電阻來擴大量測範圍，電流表可以藉由_____電阻來擴大量測範圍。以上空格應為： (A)串聯、串聯 (B)串聯、並聯 (C)並聯、並聯 (D)並聯、串聯

15. 將4個16歐姆電阻並聯接於12V之電壓，下列何者錯誤？ (A)總電阻小於16Ω (B)總消耗功率為36W (C)總阻值為4Ω (D)各分支電流為3A

16. 手機在使用4G網路時消耗功率為0.5W，其電池額定5V，1000mAh，在充飽電之情況下手機連接4G網路可連續使用幾小時？ (A) 10 (B) 6 (C) 2 (D) 4

17. 已知電木的介質強度為130KV/cm，面對高電壓345KV不至於發生絕緣失效的最小距離為多少cm？ (A) 3.5 (B)10 (C)11.5 (D)2.65

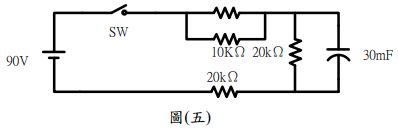

18. 如圖(五)之電路，若SW ON 形成充電電路，達穩定狀態後電容兩端電壓為多少伏特？ (A) 10 (B) 90 (C) 40 (D) 30

19. 某單相交流電路，已知負載實功率消耗P=12KW、虛功率Q=16KVAR則該電路之功率因數為？ (A) 0.6 (B) 0.707 (C) 1 (D) 0.8

20. 當RLC串聯電路發生諧振，此時諧振頻率為?

(A)

(B)

(C)

(D)

21. 某單相交流電路： V(t) = 120cos (200t - 30°) I(t) = 100sin (200t - 30°)相位關係(A) V超前I 60° (B) V落後I 90° (C) V超前I 90° (D) V落後I 60°

22. 如圖(六)之電路，求點Vx電壓？ (A) -14V (B) 14 V (C) 28 V (D) -28 V

23. 在一個250匝的線圈上，通以10安培電流產生0.02韋伯之磁通量，則此線圈之電感量為多少亨利？ (A) 0.5 (B) 5 (C) 10 (D) 20

24. 有一電壓表，內阻為2.5KΩ，滿刻度電流為2mA：欲改接成可測量20V電壓則須多接上電阻多少KΩ (A) 2.5 (B) 5 (C) 7.5 (D) 6

25. 皮卡丘在台南遊玩手機沒電需充電時，TPC所供應之電源頻率為？ (A) 50Hz方波 (B) 50Hz三角波 (C) 60Hz脈波 (D) 60Hz正弦波

26. 若電晶體工作於作用區且其 α = 0.98，基極電流 I_B = 0.05mA ，則射極電流為多少？ (A) 1 mA (B) 2.5 mA (C) 3.8 mA (D) 5 mA

27. 某矽二極體之PN接面於25°C時，其逆向飽和電流為5 nA，當此PN接面溫度上升至55°C時，則其逆向飽和電流為何？ (A) 60 nA (B) 48 nA (C) 40 nA (D) 32 nA

如圖(七)電路，V_z = 10V，最大額定功率為500mW。若負載電阻 R_L兩端電壓要維持在10V，則 R_L之範圍為何？ (A) 100Ω~200Ω (B) 200Ω~400Ω (C) 300Ω~500Ω (D) 400Ω~1000Ω

如圖(八)所示之理想二極體電路，其輸出輸入電壓的轉移曲線為何？

30. 如圖(九)電路，二極體為理想二極體，其穩態輸出電壓範圍為何？ (A) – 4V ~ + 6V (B) – 8V ~ + 6V (C) – 6V ~ + 8V (D) – 6V ~ + 4V

31. 如圖(十)所示之電路，電晶體

之值約為何？

(A)5.2mA(B)4.8mA(C)4.1mA(D)3.3mA

32. 如圖(十一)所示電路，電晶體 β = 100 ， V_BE = 0.7V，請問V_CE 的電壓為何？ (A) 1.4V (B) 3.4V (C) 8V (D) 8.7V

33. 如圖(十二)電路，試求電路的 β 值為何？ (A) 150 (B) 188 (C) 200 (D) 250

34. 如圖(十三)的電晶體開關電路且 β = 50 ， V_BE = 0.7V ，試求 R_B 的最大值為何？ (A)40kΩ (B)50kΩ (C)80kΩ (D)250kΩ

35. 如圖(十四)電路所示，V_P = -4V，I_DSS = 4mA，試求 V_GS 為何？ (A) –3V (B) 3V (C) –2V (D) 2V

36. 某電阻色碼之電阻範圍為9500Ω至10500Ω之間，則其色環依序為 (A)棕黑橙金 (B)棕黑黑白 (C)棕黑黑銀 (D)白綠黑金

37. 圖(十五)運算放大器電路，請問輸出電壓是多少？ (A) -4 (B) 2 (C) -6 (D) 6

38. 圖(十六)的555振盪電路，當開關按下之後LED約亮多少秒後又熄滅？ (A) 1.1 (B) 2.2 (C) 2.8 (D) 6.93

39. 圖(十七)所示的史密特觸發電路，其磁滯電壓約為多少？ (A) 2 (B) 3 (C) 4 (D) 6

40. 如圖(十八)運算放大電路，求電壓增益 Vo/Vi 約為何？

41. 有一標示為103 J的電容器，其電容量（不含誤差）為： (A) 103µF (B) 0.0103µF (C) 1.03µF (D) 0.01µF

42. 各級電壓增益皆大於1之串級放大電路，若級數越多則： (A)增益越大且頻寬越大 (B)增益越大且頻寬越小 (C)增益越小且頻寬越大 (D)增益越小且頻寬越小

43. 如圖(十九)所示之電路，電晶體的 β = 100 ，V_CE = 5V，V_BE = 0.7V ，則 R_B 值約為何？ (A) 87kΩ (B) 101kΩ (C) 65kΩ (D) 43kΩ

44. 有一RLC串聯電路，電路元件為 R = Ω2 ，L = 2µH，C = 50pF，試求電路在諧振時之品質因數Q為？ (A) 10 (B) 1 (C) 1000 (D) 100

45. 如圖(二十)所示電路，求電阻R =？ (A) 9Ω (B) 4Ω (C) 14Ω (D) 6Ω

46. 圖(二十一)所示的電路，下列選項何者正確？

(A)若 V_S = +10V 則 Vo = +10V

(B)若 V_S = +6V 則 Vo = +8V

(C)若 V_S= +1V 則 Vo = -0.75V

(D)若 V_S = -1V 則 Vo = -0.4V

47. 如圖(二十二)所示電路，運算放大器之開路增益100 dB，則可產生正飽和的最小輸入電壓為多少？ (A) 1.5mV (B) 15mV (C) 150µV (D) 150mV

48. 如圖(二十三)所示電路，求ab兩端的等效電阻 R_ab 為何？ (A) 9Ω (B) 3Ω (C) 12Ω (D) 6Ω

49. 一串級放大電路，已知第一級電壓增益為20dB，第二級電壓增益為20倍，若此串級放大電路輸入電壓 V_i 為 10µV 時，則輸出電壓 V_o 為多少？ (A) 200µV (B) 400µV (C) 2mV (D) 4mV

50. 如圖(二十四)所示之二極體電路，若二極體之導通電壓為0.7 V，則輸出電壓值 V_o 為何？

申論題 (10)

1. 對於一RLC並聯電路，當發生諧振時則電路呈現________性。

2. 一電阻阻值為687 ± 5%，則其5環電阻色碼順序為：________。

3. 銅線在0°C時，溫度係數為0.004，若已知一段銅線電阻0°C時為15Ω，請問電阻變為18Ω時代表此時工作溫度為________℃

4. 圖(二十五)電路中的電感彼此間均無磁耦合，試求其等效電感值為________H。

5. 如圖(二十六)所示，R_L 為若干Ω時所得之電功率最大，其最大功率為________W。

6. 一N通道JFET工作在飽和區中，若 I_DSS = 8mA，V_P = -4V，且 V_GS = -2V，則電流 I_D 為何？

7. 一串級放大電路中，若第一級與第二級電壓增益分別為10dB與30dB，若此串級放大電路第一級的輸入電壓為20mV 時，則第二級輸出電壓為多少？

8. 已知一個串級放大電路，總電壓增益值為 100 A_vT = ，總電流增益值為 A_iT = 100dB，試求： A_pT = ________ dB。

9. 如圖(二十七)所示，V_a =________V。

10. 有一5kVA 之交流負載，若負載額定電壓為200V，試求該負載額定電流為________A。
