108年 - 108 台灣中油股份有限公司雇用人員甄試_儀電類(含睦鄰)：電工原理、電子概論#81810

科目：A.電工原理、B.電子概論 | 年份：108年 | 選擇題數：50 | 申論題數：10

試卷資訊

所屬科目：A.電工原理、B.電子概論

選擇題 (50)

1. 使用指針型三用電表測量電阻時，先作零歐姆歸零調整，其目的是在補償： (A)測試棒電阻 (B)電池老化 (C)指針靈敏度 (D)接觸電阻

2. 金、銀、銅、鋁依導電率由大至小排列為： (A)金、銀、銅、鋁 (B)銀、金、銅、鋁 (C)銀、銅、金、鋁 (D)銅、銀、金、鋁

3. 單位長度的銅線，當銅線的直徑變為原來的兩倍時，電阻值變為原來的： (A) 倍 (B) 倍 (C) 2倍 (D) 4倍

4. 如圖【一】所示電路，RL兩端的戴維寧等效電路為： (A) E_Th＝12V，R_Th＝6Ω (B) E_Th＝6V，R_Th＝12Ω (C) E_Th＝4V，R_Th＝4Ω (D) E_Th＝12V，R_Th＝4Ω

5. 有一電阻器上的電壓為v(t)=10 sin(100t)，電流為i(t)＝5 sin(100t)，則此電阻的平均功率為多少？ (A) 25瓦特 (B) 50瓦特 (C) 250瓦特 (D) 500瓦特

6. 甲燈泡額定電壓110V、瓦特數10W，乙燈泡額定電壓110V、瓦特數100W，今將二燈泡串聯於110V之電源，兩個燈泡消耗之功率共為： (A) 110W (B) 55W (C) 16.52W (D) 9.09W

7. 如圖【二】所示電路，b、c兩端電壓V_bc為：
(A) 20V (B) 40V (C) 60V (D)80V

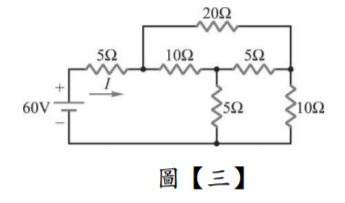

8. 如圖【三】所示電路，求 I 之值為多少？ (A) 1A (B) 2A (C) 3A (D) 4A

9. 如圖【四】所示電路，試求電路之電壓調整率為何？(A)10% (B) 15% (C) 20% (D) 25%

10. 如圖【五】所示電路，試求a、b 兩點間的電阻為多少？ (A) 5Ω (B) 4Ω (C) 3Ω (D) 2Ω

11. 如圖【六】所示電路，利用戴維寧定理、重疊定理，求流過6Ω的電壓 V 和電流 I 各為多少？
(A) 44V，11A (B) 33V，11A (C) 12V，2A (D) 55V，11A

12. 一個理想的電壓源，其內阻應如何？ (A)零 (B)隨電流改變 (C)隨負載改變 (D)無窮大

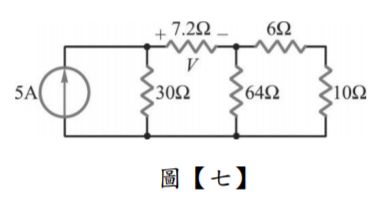

13. 如圖【七】所示電路，試求 V 為多少伏特？(A)7.2(B)14.4 (C) 21.6 (D) 28.8

14. 功率因數單位為何？ (A)沒有單位 (B)安培 (C)瓦特 (D)伏特

15. RLC並聯電路，在低於諧振頻率時，電路呈現什麼性？ (A)電容性 (B)電阻性 (C)電感性 (D)電流性

16. 兩平行導線，若電流方向相反，則兩導線間會產生何種方向之力？ (A)相斥 (B)相吸 (C)無作用力產生 (D)視電流值而定

17. 兩個材質相同的電燈泡100W/100V與10W/100V並聯後，兩端接上100V電源，試問哪個電燈泡會較亮？ (A)10W之電燈泡 (B) 100W之電燈泡 (C)兩者亮度相同 (D)兩者規格不同，所以無法比較

18. 有一色碼電阻其顏色依序為黃、紫、橙、銀，則其電阻值為何？ (A) 47kΩ±10% (B) 47kΩ±5% (C) 37kΩ±10% (D) 37kΩ±5%

19. 如圖【八】所示電路，求電流 I 為多少？ (A) 3A (B) 4A (C) 5A (D) 6A

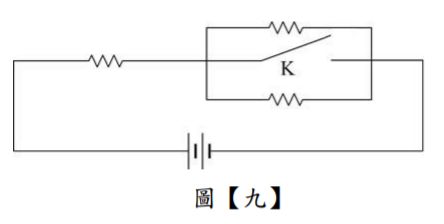

20. 如圖【九】所示電路，各電阻均相同，當開關K未按下時，通過電池的電流為0.6安培，當K按下後，則通過電池的電流為多少？ (A)0.2A (B)0.4A (C)0.9A (D)1.2A

21. 有一交流電之電壓方程式為v(t)＝100 sin (200πt + 60°)，則此電壓的頻率為多少？ (A)50Hz (B)100Hz (C)150Hz (D)200Hz

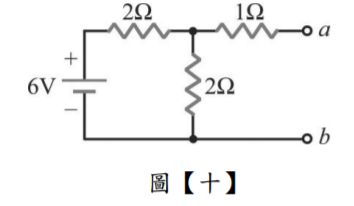

22. 如圖【十】所示電路， a 、b 兩端之戴維寧等效電路的 R_Th 為多少？ (A)1Ω (B)2Ω (C)4Ω (D)8Ω

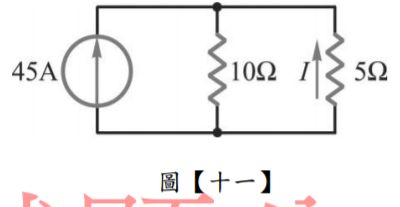

23. 如圖【十一】所示電路，流經 5Ω 電阻之電流 I 為多少？ (A) - 30A (B) - 15A (C)10A (D)15A

24. 有一電動勢為20伏特，內阻為10Ω的電源，當外接負載時，欲得最大功率輸出，則負載電阻的最大功率為多少？ (A)5W (B)10W (C)40W (D)80W

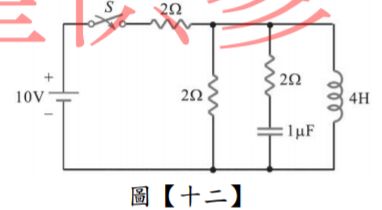

25. 如圖【十二】所示電路，開關原在打開狀態，電容上的電壓為0V，電感上的電流為0A，今將開關S閉合，試問開關在閉合瞬間，電源電流之值為多少？ (A)0A (B)無限大 (C)5A (D)3.33A

26. 若二極體工作電壓0.7V，電流2mA、ηVT=26mV，請問二極體的交流動態電阻是多少？ (A) 13Ω (B) 26Ω (C) 6.5Ω (D) 4.3Ω

複選題

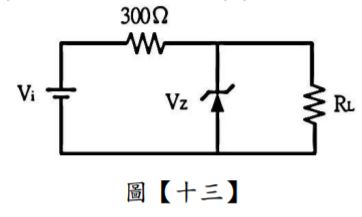

27. 如圖【十三】所示電路， V_Z ＝10V，最大額定功率為200mW。若負載電阻 R_L＝200Ω，且負載兩端電壓要維持在10V，請問輸入電壓 V_i為何？ (A) 16V (B) 21V (C) 25V (D) 31V

28. 如圖【十四】所示電路，電晶體偏壓電路，若電晶體β=100，求電晶體的集極電流約為多少？ (A) 1mA (B) 0.84mA (C) 0.70mA (D) 0.5 mA

29. 已知FET的 g _m＝4mA/V， r_d ＝10kΩ，則其放大因數μ是多少？(A)10(B)20(C)30(D)40

30. 有關理想電壓隨耦器之特性，下列何者錯誤？ (A)電壓增益接近1 (B)電流增益接近1 (C)輸入阻抗無窮大 (D)輸出阻抗等於零

複選題
31. 電晶體被設計為線性放大器時，應操作於： (A)主動區 (B)崩潰區 (C)飽和區 (D)截止區

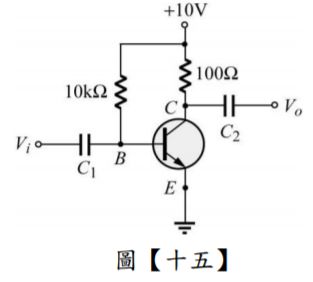

32. 如圖【十五】所示電路，C₁之主要功能為何？ (A)隔離交流訊號 (B)提高輸入阻抗 (C)隔離直流偏壓 (D)消除雜訊

33. 如圖【十六】所示之電流波形，其頻率為何？ (A) 250Hz (B) 200Hz (C) 500Hz (D) 50Hz

34. 依照積體電路的邏輯閘數由多至少排列，下列何者正確？ (A) ULSI＞SSI＞MLSI＞VLSI＞LSI (B) LSI＞VLSI＞ULSI＞MSI＞SSI (C) ULSI＞VLSI＞LSI＞SSI＞MSI (D) ULSI＞VLSI＞LSI＞MSI＞SSI

35. 在本質半導體中，若想要成為P型半導體，則需要摻入下列何種雜質？ (A)銦(In) (B)砷(As) (C)銻(Sb) (D)磷(P)

36. 稽納二極體(Zener Diode)的功能，最常應用於何種電路？ (A)積分電路 (B)微分電路 (C)穩壓電路 (D)反向電路

37. 電晶體電路中，若當IB＝3mA時，IC＝90mA，求此電晶體中的γ為多少？ (A) 30 (B) 31 (C) 32 (D) 34

38. 若將電晶體當為開關使用時，是在哪些區域操作？ (A)只在截止區 (B)飽和區與作用區 (C)飽和區與截止區 (D)截止區與作用區

39.假設某一放大電路之輸出電壓為10V，輸入電壓為100mV，則此電壓增益放大倍率為多少？ (A) 10分貝 (B) 20分貝(C)40分貝 (D) 60分貝

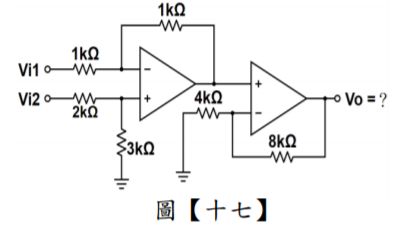

40. 如圖【十七】所示電路，Vi1＝10V、Vi2＝4V，飽和輸出電壓為±15V ，求V_o為多少？ (A) 12V (B)－12V (C) 15V (D)－15V

41. PN半導體接合後，靠近接合面處，P側半導體電性為何？ (A)帶正電 (B)帶負電 (C)電中性 (D)依摻雜而不同

42. 如圖【十八】所示電路，，圖中二極體皆為理想，則V_o之最大振幅為？ (A) 3V (B) 6V (C) 15V (D) 0V

43. 在矽晶圓中加入硼(Boron，B)元素，下列敘述何者錯誤？ (A)整體帶正電 (B)多數載子為電洞 (C)成為外質半導體 (D)導電率增加

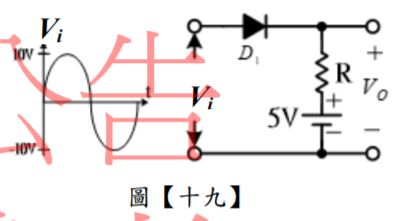

44. 二極體截波電路如圖【十九】所示，假設D為理想二極體，則使用示波器量測到的Vo近似波形為何？ (A) (B) (C)(D)

45. 有關BJT共射極(CE)、共集極(CC)和共基極(CB)基本組態放大電路特性之比較，何者正確？ (A)輸入阻抗：CB＞CE＞CC (B)輸出阻抗：CE＞CC＞CB (C)電壓增益：CB＞CE＞CC (D)輸出與輸入信號之相位關係：CC和CB為反相，CE為同相

46. 欲以指針式三用電表量測BJT之β，需切至“h_fe”檔，此檔就是歐姆檔的： (A) ×1 (B) ×10 (C) ×1k (D) ×10k

47. 如圖【二十】所示之元件符號，試問此元件符號應為： (A) N通道增強型MOSFET (B) P通道增強型MOSFET (C) N通道空乏型MOSFET (D) P通道空乏型MOSFET

48. 有關BJT各極寬度何者正確？ (A) E＞B＞C (B) B＞E＞C (C) C＞B＞E (D) C＞E＞B

49. 下列關於BJT之增益α、β何者正確？ (A) (B) (C) (D)

50. 如圖【二十一】所示電路，輸出電壓V_out為多少伏特？ (A)＋8 (B)－8 (C)＋5 (D)－5

申論題 (10)

1. 一部電腦消耗的平均功率為500W，連續使用8小時，共消耗______度電。

2. 如圖【二十二】所示電路，求電壓V_o為_______伏特。

3. 如圖【二十三】所示電路，求電流 I 之值等於________安培。

4. 在電阻誤差色帶中，±5%的誤差以__________色表示。

5. 如圖【二十四】所示電路，則通過3電阻之電流為__________安培。

6. 編號µA741運算放大器，其輸出端在第________支接腳

7. 有一交流電壓為，求秒時的瞬間電壓值為________ 伏特。

8. 直流電源供應器之濾波輸出電壓為20 V ，漣波電壓為 100mV ，則其漣波因數為 ______。(限用小數作答)

9. 電子的移動速度比電洞 ________。

10. dBm 的定義：1毫瓦 ( ) mW 的功率消耗在________Ω電阻值上。
