107年 - 107-3 全國技術士技能檢定學科_乙級：11600電力電子#95976

科目：技檢◆電力電子-乙級 | 年份：107年 | 選擇題數：80 | 申論題數：0

試卷資訊

所屬科目：技檢◆電力電子-乙級

選擇題 (80)

1. 活線作業勞工應佩戴何種防護手套？(A)防振手套(B)棉紗手套(C)耐熱手套(D)絕緣手套。

2. 一旦大氣中的二氧化碳含量增加，會引起哪一種後果？(A)臭氧層破洞(B)冰期來臨(C)溫室效應惡化 (D)海平面下降。

3. TTL 之積體電路一般使用電壓為(A)10V(B)15V(C)12V(D)5V。

4. IGBT 之交換時間(Switching Time)約為(A)10ns(B)1ms(C)2.0μs(D)30μs。

5. 下列何種功率元件容許之運作頻率最高？(A)SCR(B)MOSFET(C)IGBT(D)BJT。

6. 某直流伺服馬達作為定位系統控制時，宜採用下列何種驅動器(A)四象限截波器(B)雙象限截波器(C)相位控制整流器(D)單象限截波器。

7. 某三相全橋式二極體整流器其三相電源頻率為 60Hz，則該整流器的直流輸出電壓漣波頻率為(A)120Hz(B)60Hz(C)360Hz(D)300Hz。

8. 由三價金屬導體與 N 型半導體構成之二極體具有交換時間快與低雜訊的優點，除應用於高頻電路外，也被應用在低電壓／大電流的電源供給器及交流／直流轉換器電路中之二極體為(A)透納二極體(Tunnel Diode)(B)肖特基二極體(Schottky Diode)(C)變容二極體(Varactor)(D)齊納二極體(Zener Diode)。

9. 下圖為直流-直流功率轉換器，其名稱為
(A)推挽式(push-pull)功率轉換器(B)全橋式(full-bridge)功率轉換器(C)馳返式(fly-back)功率轉換器(D)半橋式(half-bridge)功率轉換器。

10. 於營造工地潮濕場所中使用電動機具，為防止感電危害，應於該電路設置何種安全裝置？(A)高感度高速型漏電斷路器(B)高容量保險絲(C)閉關箱(D)自動電擊防止裝置。

11. 下列使用重製行為，何者已超出「合理使用」範圍？(A)將講師的授課內容錄音供分贈友人(B)直接轉貼高普考考古題在 FACEBOOK(C)以分享網址的方式轉貼資訊分享於 BBS(D)將著作權人之作品及資訊，下載供自己使用。

12. 二極體不能作下列那一項用途？(A)截流(B)檢波(C)放大(D)整流。

13. 公司經理因個人財務一時周轉困難而挪用公司資金，事後感到良心不安又自行補回所挪用之金錢，是否構成犯罪？(A)已返還即不構成任何犯罪(B)構成刑法之業務侵占罪(C)構成竊盜罪(D)構成詐欺罪。

14. 有 10 個 110V、100W 燈泡並聯使用 5 小時，共消耗幾度電？(A)0.5(B)1(C)50(D)5。

15. 以交流電壓表量測正弦波信號時，其指示值係為(A)平均值(B)有效值(C)瞬間值(D)最大值。

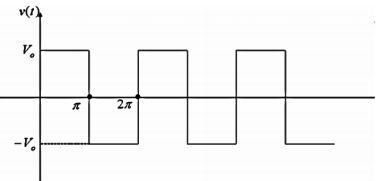

16. 下圖所示為單相逆變換器(inverter)之輸出週期性交流方波電壓 ν (t )，其總諧波失真率(THD)為何？
(A)32%(B)72%(C)48%(D)36%。

17. 甲君為獲取乙級技術士技能檢定證照，行賄打點監評人員要求放水之行為，可能構成何罪？(A)違背職務行賄罪(B)背信罪(C)不違背職務行賄罪(D)詐欺罪。

18. 某 Y 接三相平衡電壓源，其線對線電壓為 220V 有效值，則其相電壓峰值為(A) (B) (C)220V(D)

19. 有關有極性之電解質電容器的使用，下列敘述何者正確？(A)正負極不得反接(B)正負極可以反接(C) 電容器標示 WV 表示工作電流之意(D)使用時與耐壓無關。

20. 下列哪一項是我們在家中常見的環境衛生用藥？(A)體香劑(B)洗滌劑(C)殺蟲劑(D)乾燥劑。

21. 二個電晶體，β 值各為 β1、β2，接成達靈頓(Darlington)電路時總 β 值應為(A)β1+β2(B)β1/ β2(C)β1-β2(D)β1β2。

22. 在各種交連電路中，下列何種之頻率響應最差？(A)直接交連(B)RC交連(C)阻抗交連(D)變壓器交連。

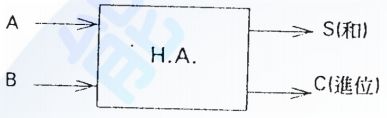

23. 下圖半加器的 S(和)輸出為
(A) (B)AB(C)A+B(D)A⊕B。

24. 對於化學燒傷傷患的一般處理原則，下列何者正確？(A)傷患必須臥下，而且頭、胸部須高於身體其他部位(B)使用酸鹼中和(C)於燒傷處塗抹油膏、油脂或發酵粉(D)立即用大量清水沖洗。

25. 功率因數(PF)的定義，下列何者正確？(A)視在功率/虛功率(B)平均功率/視在功率(C)虛功率/平均功率 (D)視在功率/平均功率。

26. 使用暖氣機時，下列何種為節能之作法？(A)開一點窗維持通風(B)開啟風扇增加對流(C)設定室內溫度在 20℃(D)設定室內溫度在 24℃。

27. 十進制 7.625 之二進位碼為(A)111.101(B)101.101(C)101.111(D)111.111。

28. 二進制數 01001101 之 2 的補數為(A)10101101(B)10110100(C)10110011(D)00110101。

29. 下列何種元件不具有負電阻區特性？(A)DIAC(B)FET(C)UJT(D)PUT。

30. 下列何者不會直接影響 CPU 的執行速度？(A)CPU 之位元數(B)資料匯流排的位元數(C)電腦內部頻率 (D)記憶體容量。

31. 資料長度為 16 位元，系統採用 2 的補數時，能表達的整數範圍為何？(A)(B)-(2⁸) ～+(2⁸ -1)(C)(D)

32.，則 i(t)有效值為多少？(A)150A(B)200A(C)100A(D)250A。

33. 兩電阻器各為 1Ω 及 2Ω 其額定功率均為 0.5W，串聯使用時，最大能加多少電壓而不超過額定功率損耗？(A)1V(B)1.5V(C)0.5V(D)3V。

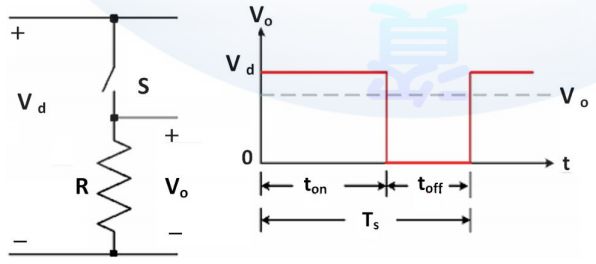

34. 下圖所示電路及相關波形，為直流電壓，S 為一理想開關，Ts 為開關運作週期，為開關導通時間，為開關關閉時間，若=3/2，且 Vd =10V，則平均電壓 Vo =？
(A)2V(B)6V(C)8V(D)4V。

35. 二極體單相橋式全波整流器之電源為 Vm sin377t 伏，則平均輸出電壓 Vdc 為：(A)(B)(C)(D)

36. 乘坐轎車時，如果由主人親自駕駛，按照乘車禮儀，首位應為(A)前座右側(B)後排中間(C)後排左側 (D)後排右側。

37. 在 C 語言中，％d 代表(A)十進位整數(B)浮點數(C)字串(D)十六進位整數。

38. 電壓與電流之相位角差為多少？(A)120°(B)90°(C)30°(D)60°。

39. 若 110V、100W 燈泡的燈絲電阻為 R1，110V、60W 燈泡的燈絲電阻為 R2，則兩者之電阻值關係為(A)R1＝R2(B)R1＞R2(C)R1＜R2(D)無法比較。

40. 下圖為何種元件之圖示符號？
(A)GTO(B)TRIAC(C)SCR(D)DIAC。

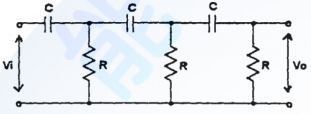

41. 下圖所示電路中，Vo 與 Vi 間之相移角度 θ 範圍應為多少？
(A)0＜θ＜360°(B)0＜θ＜180°(C)0＜θ ＜90°(D)0＜θ＜270°。

42. 下列各圖所示，何者為透納(tunnel)二極體之符號？ (A) (B) (C) (D)

43. 下圖之邏輯閘之布林(Boolean)函數為(A)Y=A+B(B) (C)Y=A⊕B(D)Y=A‧B。

44. 下圖所示電路中，R=10kΩ 時，通過齊納(Zener)二極體之電流為多少？
(A)10mA(B)5mA(C)3mA(D)7mA。

45. 三相二極體橋式全波整流器，輸入三相 Y 接交流電源，其相電壓有效值為 127V，若負載為 100Ω 電阻，流經每個二極體電流峰值為(A)2.2 A(B)2.2A(C)1.27A(D)1.27A。

46. 有關電器插頭的使用，下列敘述何者正確？(A)電器插頭使用完畢，且暫不使用，不需將電器插頭拔下(B)電器插頭不必插牢(C)電器插頭使用完畢，應先確定插頭已拔下(D)拔下電器插頭時，可直接拉電線方式拔出。

47. 購買下列哪一種商品對環境比較友善？(A)材質可以回收的商品(B)一次性的產品(C)過度包裝的商品 (D)用過即丟的商品。

48. 三用電表之零歐姆調整，一般係在補償(A)溫度效應(B)電池的老化(C)接觸電阻(D)三用電表之探棒電阻。

49. 三個電阻並聯，其電阻各為 4Ω、8Ω 及 16Ω，若流經 16Ω 之電流為 3A，則總電流應為多少安培？ (A)21A(B)6A(C)18A(D)3A。

50. 洗菜水、洗碗水、洗衣水、洗澡水等的清洗水，不可直接利用來做什麼用途？(A)澆花(B)沖馬桶(C)飲用水(D)洗地板。

51. 提高繞線式感應電動機的轉子電阻時，電動機的最大轉矩會(A)不一定(B)減少(C)不變(D)提高。

52. 在生物鏈越上端的物種其體內累積持久性有機污染物(POPs)濃度將越高，危害性也將越大，這是說明 POPs 具有下列何種特性？(A)持久性(B)生物累積性(C)半揮發性(D)高毒性。

53. 一個 0.05H 的純電感跨於 110V，60Hz 的交流電源，則流過電感之電流應為多少？(A)11.68A(B)8.6 5A(C)5.84A(D)3.86A。

54. 安全門或緊急出口平時應維持何狀態？(A)與一般進出門相同，視各樓層規定可開可關(B)保持開門狀態以保持逃生路徑暢通(C)門應關上但不可上鎖(D)門可上鎖但不可封死。

55. 將輸入波形截去一部份而輸出其餘部份者是為(A)積分器(B)截波器(C)箝位器(D)微分器

56. (0.1μF+120Ω，250V)係下列何種元件的規格：(A)突波吸收器(B)緩震器(Snubber)(C)EMI 過濾器(D) 變阻器。

57. 高阻計是用來測量(A)接觸電阻(B)接地電阻(C)電解溶液電阻(D)絕緣電阻。

58. 何謂水足跡，下列何者是正確的？(A)消費者所購買的商品，在生產過程中消耗的用水量(B)水循環的過程(C)水利用的途徑(D)每人用水量紀錄。

59. 如下圖，你知道這是什麼標章嗎？
(A)環保標章(B)省水標章(C)節能標章(D)奈米標章。

60. 電晶體交換電路之開(Turn On)時間等於(A)延遲時間＋儲存時間(B)延遲時間＋上昇時間(C)延遲時間＋下降時間(D)上昇時間＋儲存時間

複選題

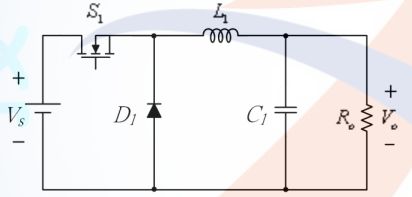

61. 下圖為降壓型轉換器，開關元件 S₁ 的切換頻率為 100kHz，輸入電壓 Vs 為 12V，輸出電壓 Vo 為 3 V，若電感電流為連續模式操作，則下列何者為正確？
(A)開關元件S₁的導通責任週期為 0.5(B)開關元件S₁的導通狀態時間為 2.5μs(C)開關元件S₁的截止狀態時間為 7.5μs(D)開關元件S₁的導通責任週期為 0.25。

複選題
62. 一內阻為 0.05 歐姆，電壓為 2.2 伏特之電池，於其兩極間接以一 0.5 歐姆之電阻絲。試求於 5 分鐘內，電池所供給之電能，電池所提供之電流，及電阻絲與電池內部各產生的熱量？(A)電阻絲產生的熱量 1000 卡(B)電池所供給之總電能 2640J(C)電池內部消耗的電能 240J(D)電池所提供之電流 5A。

複選題

63. 在元件佈置圖繪製的電子元件中，下列選項中哪些為電晶體元件？ (A) (B) (C) (D)

複選題
64. 常用於電力電子之模擬軟體，下列哪些選項正確？(A)PSIM(B)MATLAB/SIMULINK(C)PSpice(D)Open DSS。

複選題

65. 下列有關雙極性接面電晶體的敘述何者正確(A)在飽和區時 (B)在飽和區時輸出特性幾乎是線性(C)在飽和區時能被當作開關使用(D)是一個電流控制元件。

複選題
66. 若有一個 8 位元資料為 01001001，則以下列各種定點格式小數表示法，所代表的數值何者正確？ (A)1.125625(Q6 mode)(B)0.5703125(Q7 mode)(C)73(Q0 mode)(D)12.25(Q2 mode)。

複選題
67. 下列有關肖特基二極體（Schotty diode）之敘述何者正確？(A)導通電壓低，約 0.3V(B)單載子元件 (C)沒有空乏區(D)切換速度慢，不適用 50kHz 以上。

複選題

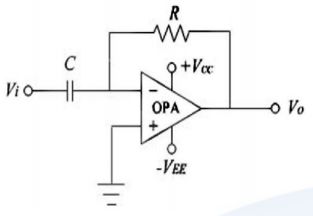

68. 下圖所示電路，下列敘述何者正確?
(A)該電路可作為積分器(B)當輸入電壓斜率為正時，輸出為負值 (C)該電路可作為微分器(D)該電路為非反向放大器

複選題
69. 下列針對電源供應器的使用敘述，哪些是正確的？(A)當雙通道的電源供應器切換於並聯模式時，可輸出兩倍的最高電壓(B)當輸出電流等於設定電流值時，電源供應器具有電流源的特性(C)當輸出電流低於設定電流值時，輸出為所設定的固定電壓(D)當電源供應器的固定電流(CC)燈號亮起時，代表所連接的電路一定有短路故障。

複選題

70. 已知，求之值(使用直角坐標與極座標運算)(A) (B) (C) (D)

複選題

71. 下圖所示之具有濾波電容半波整流電路，輸入電源為， f表示頻率(Hz)，下列哪些選項正確？
(A)二極體截止時輸出電壓為 0V(B)二極體導通時輸出電壓為 (C)二極體電流為脈波(D)峰對峰值輸出漣波電壓約為

複選題
72. 下列何者對電力轉換器中的電感器與電容器特性之敘述正確？(A)電感器與電容器之電流值皆可瞬間改變(B)在降壓型轉換器中，電壓的漣波率與電感值以及電容值皆相關(C)穩態操作時，電容器電流之平均值為零(D)穩態操作時，電感器電壓需伏特秒平衡。

複選題

73. 若頻率 ω=2000 弳/秒，1kΩ 電阻的阻抗，3H 電感器的阻抗，0.1µF 電容器的阻抗，下列何者正確？(A) (B) (C) (D)

複選題

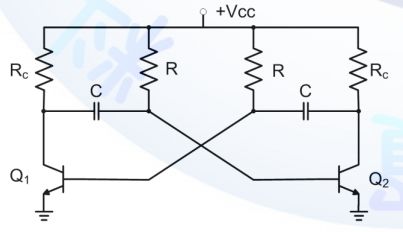

74. 下圖所示電路中，若 Q₁ 與 Q₂ 相同，下列何者正確？
(A)頻率約為 0.72÷(RC)(B)該電路為單穩式多諧振盪器(C)該電路為不穩式多諧振盪器(D)頻率約為 1.4RC。

複選題
75. 由 SCR 及二極體組成之三相半轉換器(semi-converter)，其電源為三相 Y 接 220V、60Hz(變壓器二次側 Y 接而成)，若負載電流為 12A，連續且無漣波成分。於激發延遲角=60°時，下列哪些選項正確？(A)SCR 電流平均值為 4A(B)SCR 電流有效值約為 6.93A(C)整流效率為 1(D)變壓器利用率約為 0. 5。

複選題
76. 下列哪些選項為電感器的功能？(A)儲能(B)計數(C)濾波(D)諧振。

複選題
77. 下列哪些因素會影響微處理機中脈波寬度調變產生器(PWM generator)之脈波輸出頻率？(A)比較暫存器數值(B)計時器輸入時脈頻率(C)計時器計數設定值(D)脈波輸出極性設定。

複選題

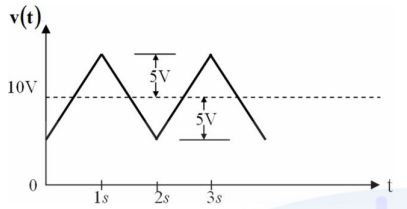

78. 下圖所示之電壓波形 v(t)，下列哪些選項正確？
(A)週期為 2s(B)峰對峰值為 15V(C)有效值為(D)平均值為 10V

複選題
79. 有關昇壓型轉換器的描述，下列何者正確？(A)電感越小，其電感電流越容易連續(B)電感越大，其電感電流越容易連續(C)輸出電壓低於輸入電壓(D)輸出電壓高於輸入電壓。

複選題
80. 有關量測電路中的電流，下列何者正確？(A)電路串聯很大電阻，量測其端電壓，再依歐姆定理，換算其電流(B)電路並聯微小電阻，量測其端電壓，再依歐姆定理，換算其電流(C)電路串聯微小電阻，量測其端電壓，再依歐姆定理換算其電流(D)利用霍爾效應偵測元件之電流偵測器

申論題 (0)
